4K60 2x1 Multiviewer Бесшовный UHD видео коммутатор с аудио RS232
Введение

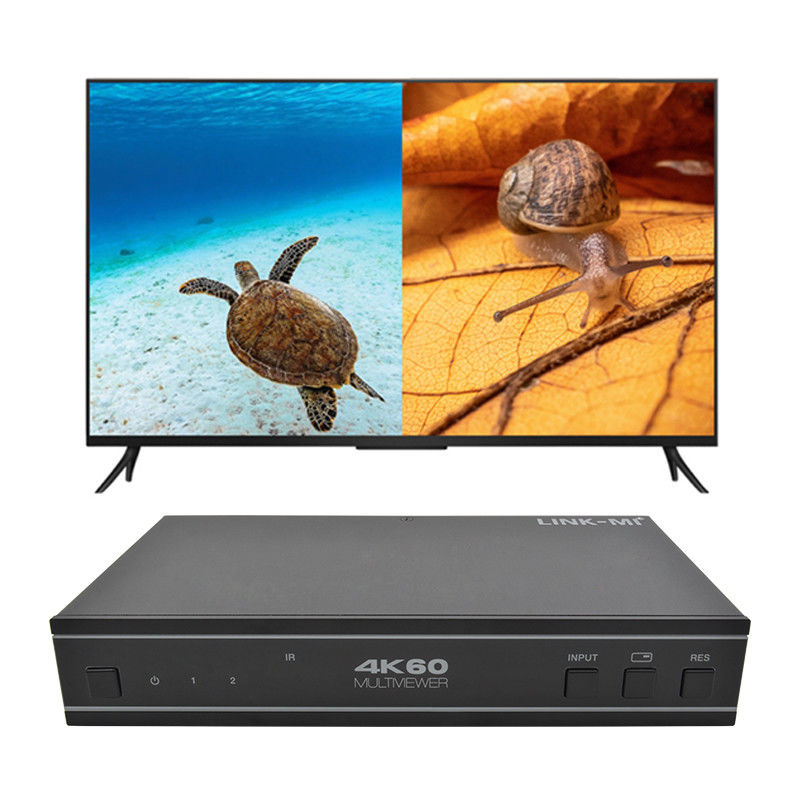

LINK-MI LM-S21C Этот 4K60 2x1 Multiviewer Seamless UHD Video Switcher был разработан с целью поддержки более высокого разрешения вывода (4K@60) для нескольких источников на одном экране.Он может объединить два видеосигнала на одном UHD или HD дисплеере.
Пользователь может легко управлять каждым входом через поставляемое программное обеспечение управления и создавать любую планировку и положение любого из двух входов на одном мониторе.Это устройство поддерживает полный диапазон разрешений входного видео до 4K@60 (RB) и аудио RCA / Optical de-embedding поддерживается для внешних аудио систем распределенияЭто устройство можно управлять с помощью кнопок передней панели, IR дистанционного управления, команд RS-232.
Особенность
1. HDMI 2.0b, HDCP 2.2 и HDCP 1.x совместимы
2Поддерживает пропускную способность 18 Гбит / с
3. Поддержка разрешений ввода и вывода до 4K2K@604:4:4
4Поддержка LPCM, AC3, DD+, DTS, DTS-HD, до 7.1 аудиоканала
5Бесшовный переключение между входными каналами и комбинированные несколько изображений на одном UHD монитор

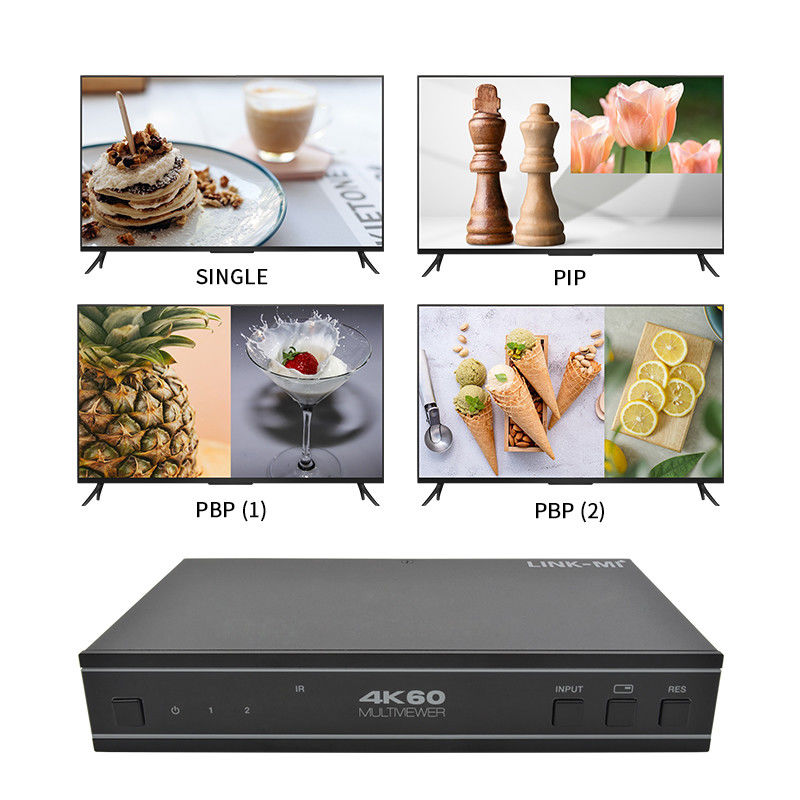

6До 4 режимов отображения: SINGLE, PIP, PBP (1), PBP (2)
7. Отключение звука через аналоговые и оптические аудиопорты
8Поддержка управления громкостью и независимого выбора звука
9. Усовершенствованное управление EDID
10Управление с помощью кнопок передней панели, IR пульта дистанционного управления, команд RS-232.
11Компактный дизайн для легкой и гибкой установки
Спецификация
| Модель No. |
LM-S21C |
| Технические |
| Соответствие HDMI |
HDMI 2.0b |
| Соответствие требованиям HDCP |
HDCP 2.2/1.x |
| Пропускная способность видео |
18 Гбит / с |
| Разрешение видео |
До 4K2K@60 4:4:4 |
| Уровень IR |
5Вп-р |
| Частота IR |
38 кГц |
| Цветовое пространство |
RGB, YCbCr4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета |
8 бит |
| Аудиоформаты |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS с высоким разрешением
Аналоговый аудио [3,5 мм L/R]: PCM2.0;
SPDIF (оптический): Dolby Digital, DTS 5.1, PCM2.0.
Примечание: он не поддерживает HBR аудио.
|
| Защита ESD |
Модель человеческого тела ± 8 кВ (разряд воздушного разрыва) и ± 4 кВ (разряд контакта) |

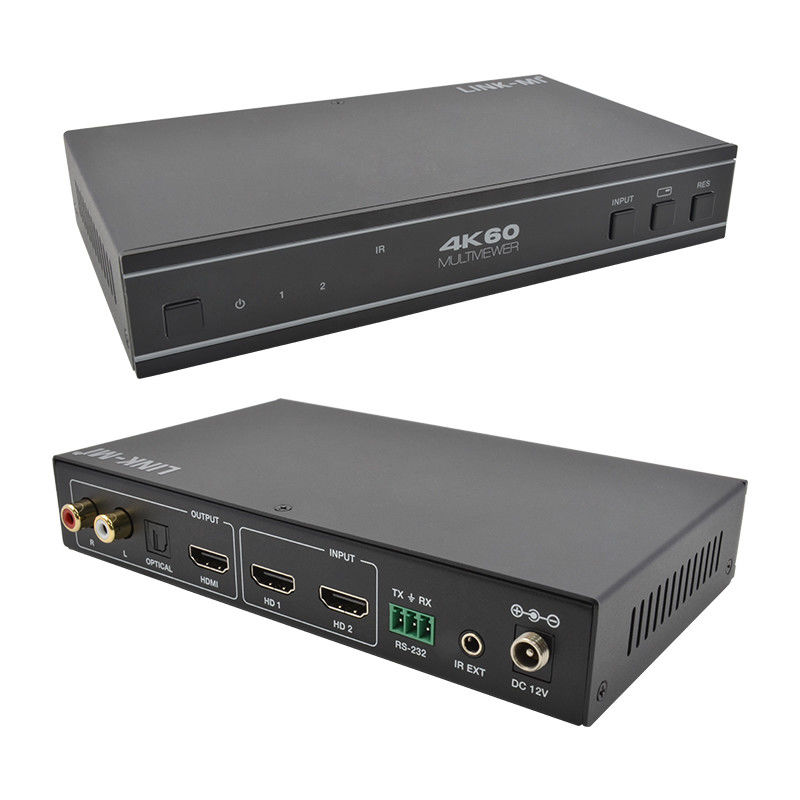

| Соединение |
| Входные порты |
2x HDMI IN [Тип А, 19-принтовая женщина] |
| Выходные порты |
1 x HDMI OUT [Тип А, 19-принтовая женщина]
1 x L/R OUTPUT [RCA]
1 x ОПТИЧЕСКИЙ Выход [S/PDIF]
|
| Порты управления |
1 x RS-232
1 x IR EXT [3,5 мм стерео мини-подключатель]
|
| Механические |
| Жилье |
Металлический корпус |
| Цвет |
Черный |
| Размеры |
175 мм [W] x 100 мм [D] x 30 мм [H] |
| Вес |
497 г |
| Силовое питание |
Ввод: переменное давление 100-240В 50/60Гц
Выход: DC 12V/1A (стандарт США/ЕС, сертифицированный CE/FCC/UL)
|
| Потребление энергии |
4.56 Вт (максимум) |
| Операционная температура |
32-104°F/0-40°C |
| Температура хранения |
-4-140°F /-20-60°C |
| Относительная влажность |
20-90% RH (без конденсации) |
| Примечание: Спецификации могут быть изменены без предварительного уведомления. |
Диаграмма соединения
Соединение 2

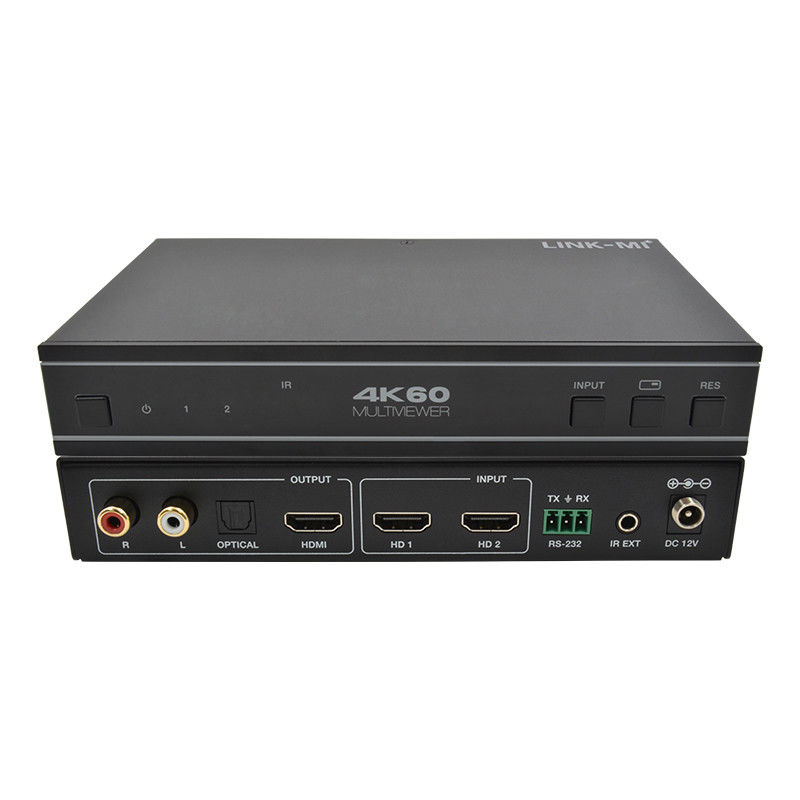

Описание панели
