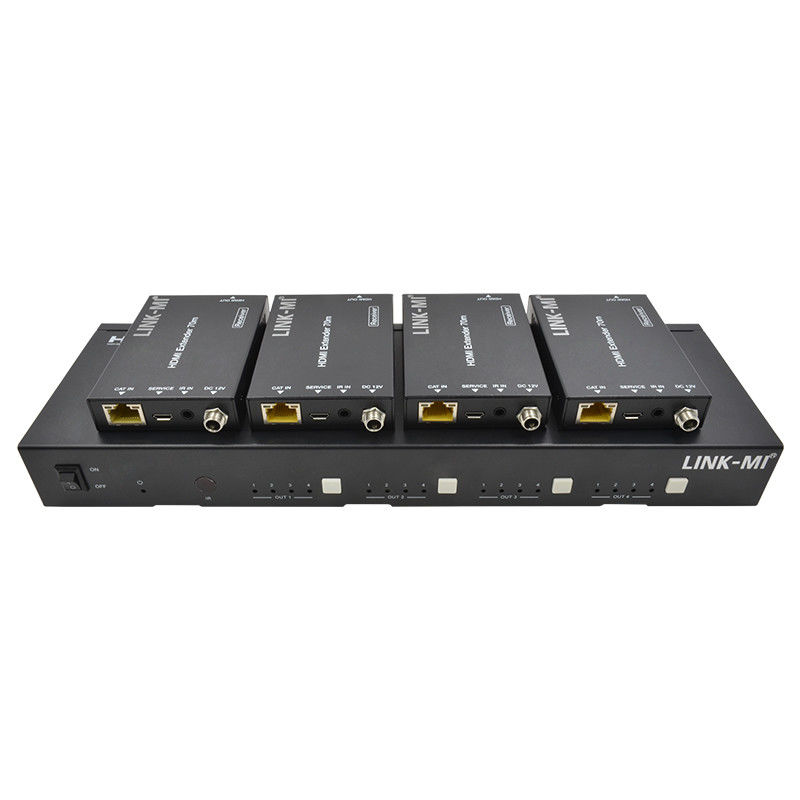

70M 4X4 HDMI матрица с функцией IR матрицы 18Gbps 4K@60Hz HDMI 2.0b POC
Введение
LINK-MI LM-MX44-70 Матрица HDMI 4x4 18 Гбит/с может подключать четыре источника HDMI к восьми дисплеям.Он имеет четыре выхода HDMI и каждый выход HDMI зеркально, чтобы обеспечить вывод CAT-кабеля, который работает одновременно.
Он поддерживает передачу видео (разрешение до 1080p Full HD и 4Kx2K@60Hz 4:4:4) и поддерживает цифровые аудиоформаты HD, такие как LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio.
Подключите приемник CAT к каждому из выходов CAT-кабеля для расширения сигнала HDMI до 230 футов / 70 м для подключения к нескольким помещениям.
Кроме того, его можно управлять с помощью кнопок передней панели, IR пульта управления, RS-232, LAN и Web GUI.
Особенность
1. HDMI 2.0b и HDCP 2.2/1.x совместимы
2. Разрешение видео до 4K2K@60Hz (YUV 4:4:4) на всех портах HDMI и CAT
3. 4 HDMI входа, 4 HDMI и CAT зеркальные выходы
4. HDMI-порты поддерживают 18 Гбит / с беспотери бескомпрессионную пропускную способность видео
5. Поддержка 4K->1080P Down Scaler для каждого выходного порта
6Поддерживаются HDR, HDR10, HDR10+, Dolby Vision, HLG
7CAT вывод может расширить расстояние передачи до 230ft/70m через один кабель CAT6
8. HDMI аудиопропуск до 7.1CH HD аудио (LPCM, Dolby TrueHD и DTS-HD Master Audio)
9Поддерживается расширенное управление EDID и контроль ЦИК
10. 12В POC на всех CAT-портах
11. Поддержка односторонней функции IR матрицы
12Управление с помощью кнопок передней панели, IR пульта дистанционного управления, RS-232, LAN и Web GUI
Спецификация
| Модель No. |
LM-MX44-70 |
| Соответствие HDMI |
HDMI 2.0b |
| Соответствие требованиям HDCP |
HDCP 2.2/1.x |
| Пропускная способность видео |
18 Гбит / с |
| Разрешение видео |
До 4K2K@50/60Hz (4:4:4) |
| Цветовое пространство |
RGB 4:4:4, YCbCr 4:44/4:2Два четверти:2:0 |
| Глубина цвета |
8-битный, 10-битный, 12-битный (1080p@60Hz)
8-битный (4K2K@60Hz YUV4:4:4)
8-битный, 10-битный, 12-битный (4K2K@60Hz YCbCr 4:2Два четверти:2:0)
|
| Аудиоформаты HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Расстояние передачи |
230 футов / 70 м (через один кабель CAT6) |
| Защита ESD |
Модель человеческого тела:
±8 кВ (разряд воздушного разрыва), ±4 кВ (контактный разряд)
|
| Соединение |
| Матрица |
Входы: 4 x HDMI типа А [19-принтовый женский]
Выходы: 4 x HDMI Type A [19-принтовый женский]
4 x CAT-порт [RJ45]
4 x IR OUT [3,5 мм стерео мини-сборник]
Управление: 1 x TCP/IP [RJ45]
1 x RS-232 [3-конечный финиксный разъем]
|
| Приемник CAT |
Входы: 1x IR IN [3,5 мм стерео-мини-сборник]
1x CAT-порт [RJ45]
Выход: 1x HDMI Type A [19-принтовый женский]
Управление: 1x SERVICE [Micro USB, порт обновления]
|
| Механические |
| Жилье |
Металлический корпус |
| Цвет |
Черный |
| Размеры |
Матрица: 320 мм (W) × 100 мм (D) × 36 мм (H)
Приемник: 61 мм (В) x 88 мм (Д) x 18 мм (В)
|
| Вес |
Матрица: 915 грамм, приемник: 155 грамм. |
| Силовое питание |
Ввод: AC 90 - 260V 50/60Hz
Выход: DC 12V/2.5A
(Стандарты США/ЕС, сертифицированные CE/FCC/UL)
|
| Потребление энергии |
19.68 Вт (максимум) |
| Операционная температура |
0°C ~ 40°C / 32°F ~ 104°F |
| Температура хранения |
-20°C ~ 60°C / -4°F ~ 140°F |
| Относительная влажность |
20~90% RH (неконденсирующая) |
| Разрешение / длина кабеля |
HDMI В/В |
| 4K60 футов/метр |
16 футов /5 м |
| 4K30 футов/метр |
32ft/10M |
| 1080P60 футов/метр |
50 футов / 15 метров |
| Рекомендуется использовать кабель "Premium High Speed HDMI". |
| Примечание: спецификации могут быть изменены без предварительного уведомления. |
Диаграмма соединения

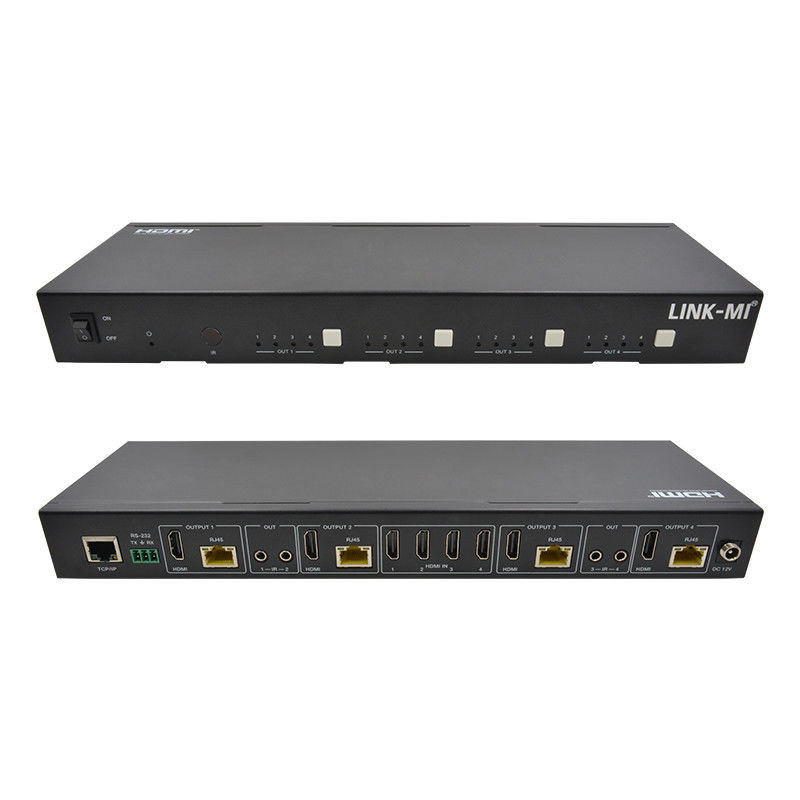

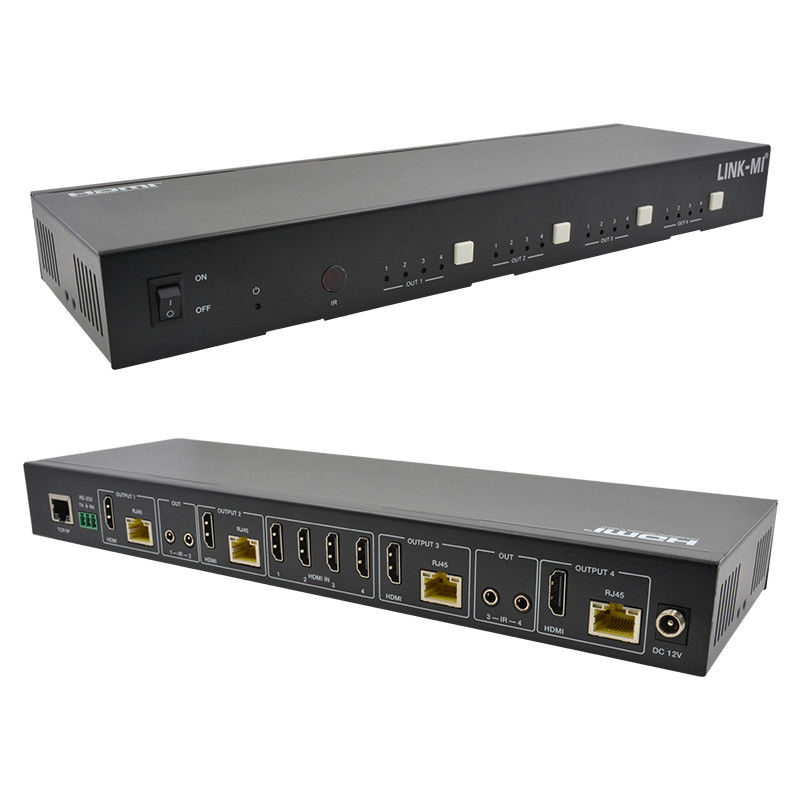

Описание панели
