4K видеостенный контроллер 2x2 / 1x4 / 4x1 / 10x10 дисплей HDMI / USB типа C / DVI
Введение

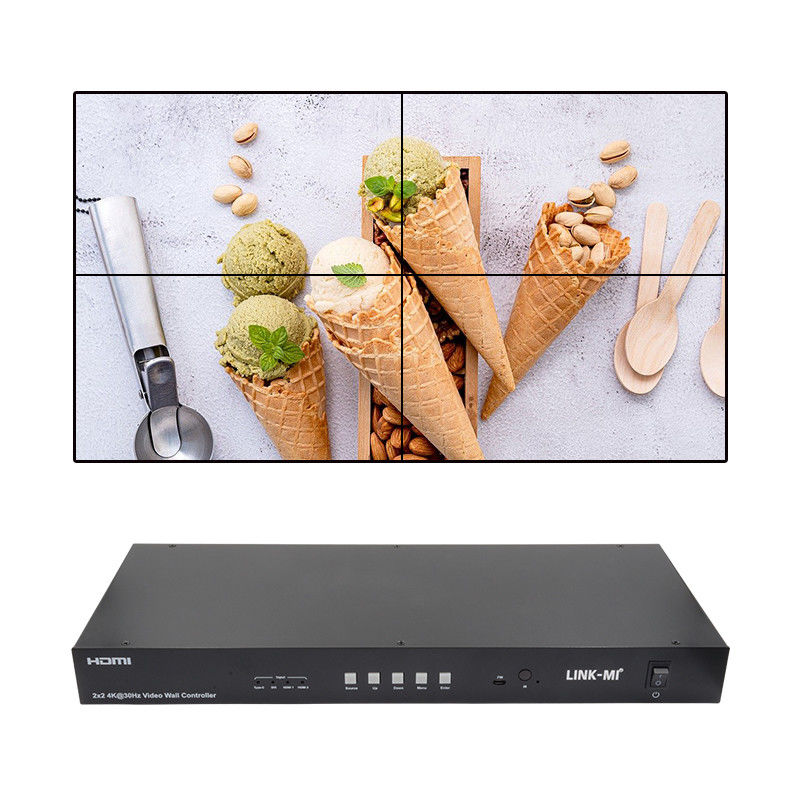

LINK-MI LM-VW02B - профессиональный 4-канальный Ultra HD 4K видеостенный контроллер.Он поставляется с 4 входными сигналами как 2 HDMI / 1 USB Type C / 1 DVI; с 4-канальными выходами HDMI и дополнительным выходом HDMI Loop для одноразового отображения или каскадного.Пользователь может переключить любой из 4 входных сигналов для отображения на 4 телевизорах для создания большой 2x2 видео стены или 1x4, 4х1...моды дисплея, и максимум 10х10 видео стены в каскадном соединении.
Между тем, он также поддерживает режим разделения HDMI 1x4, SPDIF и аналоговую аудиоэкстракцию, самое высокое разрешение UHD до 3840x2160 @ 30Hz, вращение 180°, управление EDID.Пользователь может легко управлять с помощью дистанционного управления, кнопки панели, команды RS232 и управление веб-интерфейсом.
Особенности
1. Поддерживает вход USB TYPE-C / DVI / 2 HDMI.
2. Поддержка 4K 2x2 видео стены, каскадные для создания 2x3, 3x4 и максимум 10x10 видео стены.
3Поддерживает вращение изображения на 180°.
4. Поддержка высочайшего разрешения до 4K@30HZ 4:44 для входов типа C и HDMI, 1920x1200 для входа DVI.
5Поддержка управления EDID: два EDID по умолчанию: 4K30HZ, 1080P.
6Поддержка HDCP2.2/1.4.
7. кнопка поддержки панели; IR дистанционное управление; RS232 команды и веб-GUI для управления.
8Поддержка SPDIF и аналогового аудиоэкстракции
9. 1U дизайн стойки, легкая расплата.
Спецификация
| Модель No. |
LINK-MI LM-VW02B |
| Входные порты |
2x HDMI, 1x USB TYPE-C, 1x DVI
|
| Выходные порты |
4x HDMI, 1x HDMI Loop для одноразового дисплея или каскадного соединения)
1x SPDIF, 1x Аналоговый Стерео Аудио
|
| Порты управления |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Входный видеосигнал |
0.5-1.0 вольт p-p |
| Входный сигнал DDC |
5 вольт p-p (TTL) |
|
Формат видео
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Формат звука
|
LPCM 16 бит, 24 бит, 44,1 КГц/48 КГц |
| Методы контроля |
Кнопки панели; IR пульт дистанционного управления; команда RS232 и веб-GUI |
| Режимы видеостены |
Предварительные настройки 1х1; 2х2; 4х1; 1х4... и т.д.
Каскад, чтобы сделать 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3
Каскад: 3x3; 4x4; 4x6; 5x6; 6x6 и так далее, максимум 10x10 видеостены
|
| Другие функции |
Режим разделения HDMI, вращение на 180°, управление EDID, аудиоэкстракция... |
| Силовое питание |
DC 12V 2A |
| Потребление энергии |
15 Вт (максимум) |
| Операционная температура |
от 0 до +40°C (32 до +104°F) |
| Рабочая влажность |
от 5 до 90% RH (без конденсации) |
| Материал |
Металлический корпус |
| Цвет |
Черный |
| Размер |
438 мм ((Л) x 190 мм ((В) x 44 мм ((H) |
| Вес |
2.5 кг |
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

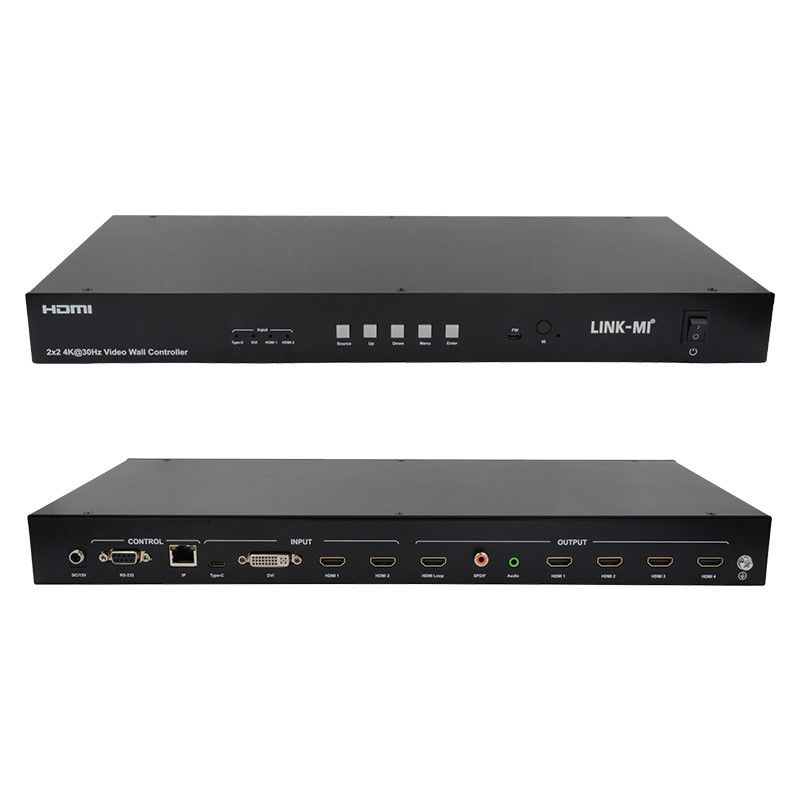

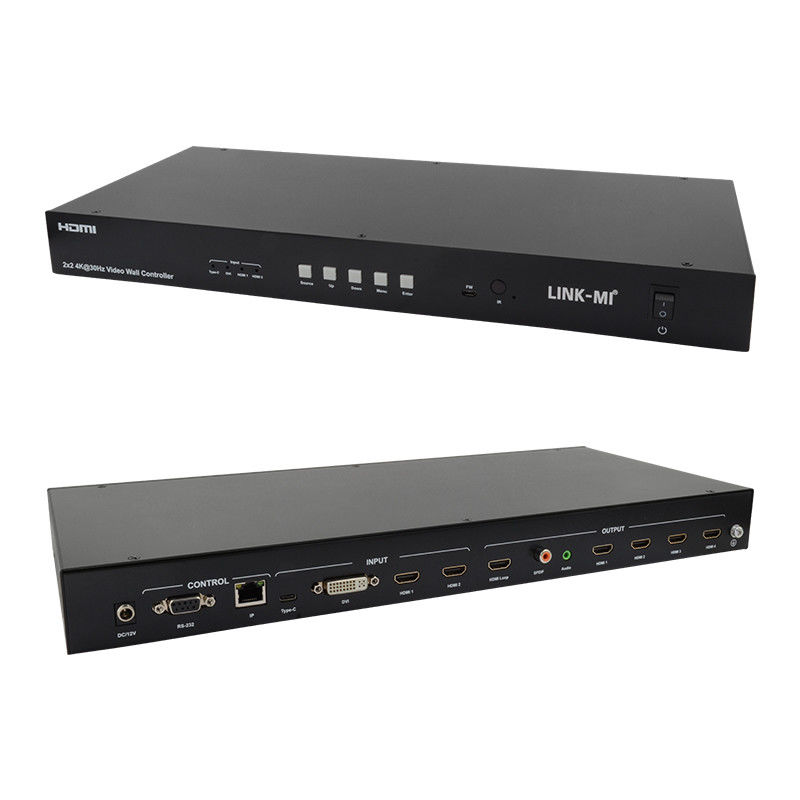

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-VW02B 2x2 Видеостенный контроллер 4K30Hz.pdf
