4K Ultra HD видеостенный контроллер 3X3 HDMI/DP/VGA/USB Тип-C Вход 9-канальный Выход 1U Rack Design
Введение
LINK-MI LM-VW03 - профессиональный 9-канальный Ultra HD 4K видеостенный контроллер.Он поставляется с 4 входными сигналами как 1 HDMI / 1 USB Type C / 1 DP / 1 VGA; с 9-канальным выходом HDMI и дополнительным выходом HDMI Loop для одноразового отображения или каскадного.Пользователь может переключить любой из 4 входных сигналов для отображения на 9 телевизорах, чтобы сделать большую 3x3 видео стену или 1x1, 1х3, 1х4, 2х2, 2х3, 2х4, 3х1, 3х2, 3х3, 4х1, 4х2... режимы отображения и каскадная 3х4, 4х3, 4х4, 5х5, 6х6... максимум 10х10 видеостена в каскадном соединении.
Между тем, он также поддерживает режим разделения HDMI 1x9, SPDIF и аналоговую аудиоэкстракцию, самое высокое разрешение UHD до 3840x2160 @ 30Hz, вращение 180°, управление EDID.Пользователь может легко управлять с помощью дистанционного управления, кнопки панели, команда RS232, управление веб-интерфейсом и управление сторонней платформой.
Особенности
1. Поддерживает вход USB TYPE-C / VGA / DP / HDMI.
2. Поддержка 4K 3x3 видео стены, каскадные для создания 3x4, 4x5, 5X6 и максимум 10x10 видео стены.
3Поддерживает вращение изображения на 180°.
4Поддержка высочайшего разрешения до 4K30HZ 4:4:4.
5Поддержка управления EDID: два EDID по умолчанию: 4K30HZ, 1080P.
6Поддержка HDCP2.2/1.4.
7. кнопка поддержки панели; IR дистанционное управление; RS232 команды и веб-GUI для управления.
8Поддержка SPDIF и аналогового аудиоэкстракции
9Поддержка управления сторонней платформой через порт RS232 или LAN.
10. 1U дизайн стойки, легкая расплата.
Спецификация
| Модель No. |
LINK-MI LM-VW03 |
| Входные порты |
1x USB Type-C, 1x DP, 1x VGA, 1x HDMI
|
| Выходные порты |
9x HDMI, 1x HDMI Loop для одноразового дисплея или каскадного соединения)
1x SPDIF, 1x Аналоговый Стерео Аудио
|
| Порты управления |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Входный видеосигнал |
0.5-1.0 вольт p-p |
| Входный сигнал DDC |
5 вольт p-p (TTL) |
|
Формат видео
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Формат звука
|
LPCM 16 бит, 24 бит, 44,1 КГц/48 КГц |
| Методы контроля |
Кнопки панели; IR пульт дистанционного управления; команда RS232, веб-интерфейс, управление платформой третьих лиц |
| Режимы видеостены |
1х1, 1х3, 1х4, 2х2, 2х3, 2х4, 3х1, 3х2, 3х3, 4х1, 4х2...
Каскад для создания4х3-1; 4х3-2; 3х4-1; 3х4-2; 4х4-1; 4х4-2
Каскад: 4х3, 4х4, 5х5, 6х6...и так далее, максимум 10х10 видеостены
|
| Другие функции |
1х9 HDMI разделительный режим, вращение 180°, управление EDID, аудиоэкстракция... |
| Силовое питание |
Дисплей 24В 2А |
| Потребление энергии |
33 Вт (максимум) |
| Операционная температура |
от 0 до +40°C (32 до +104°F) |
| Рабочая влажность |
от 5 до 90% RH (без конденсации) |
| Материал |
Металлический корпус |
| Цвет |
Черный |
| Размер |
438мм ((Л) x 274мм ((В) x 44мм ((H) |
| Вес |
4 кг |
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

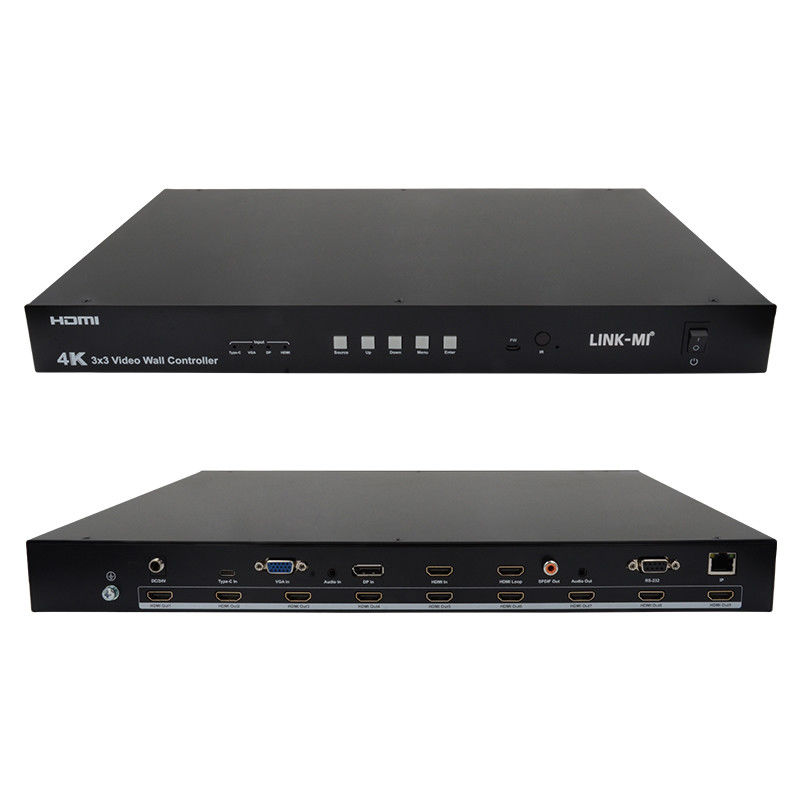

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-VW03 4K 3x3 видеостенный контроллер.pdf
