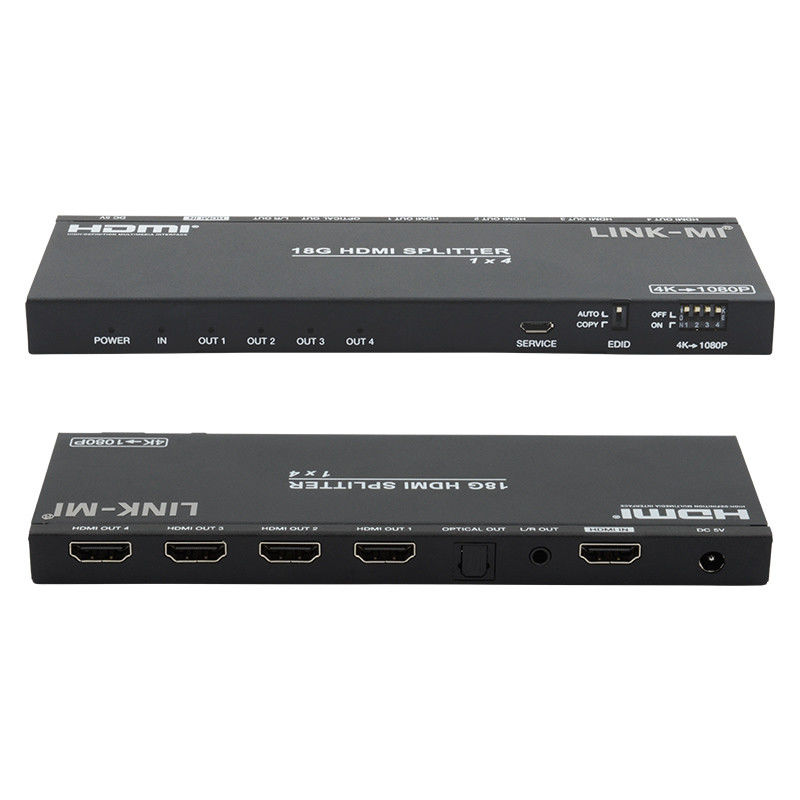

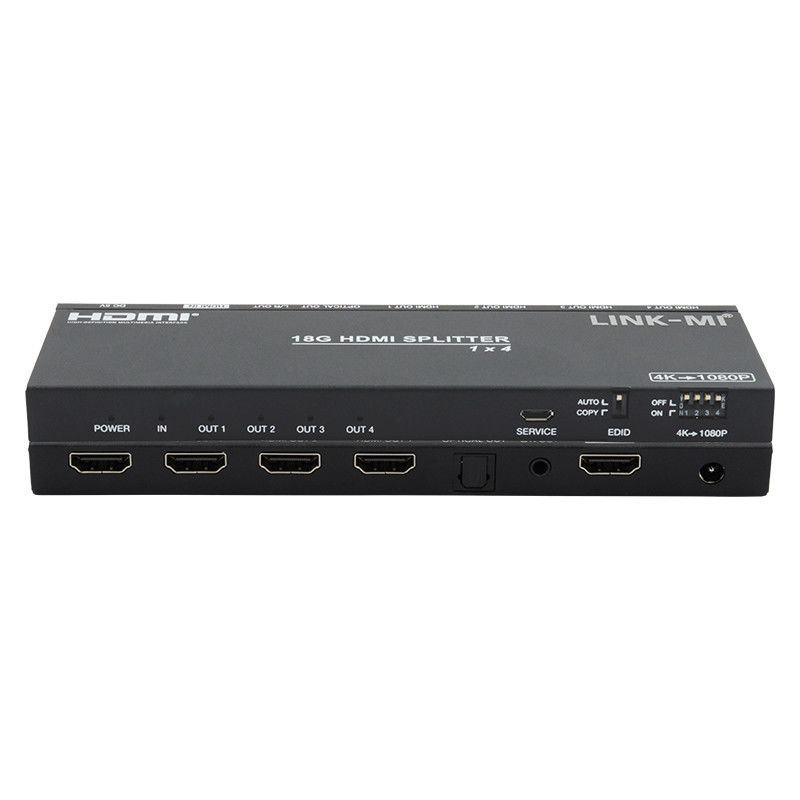

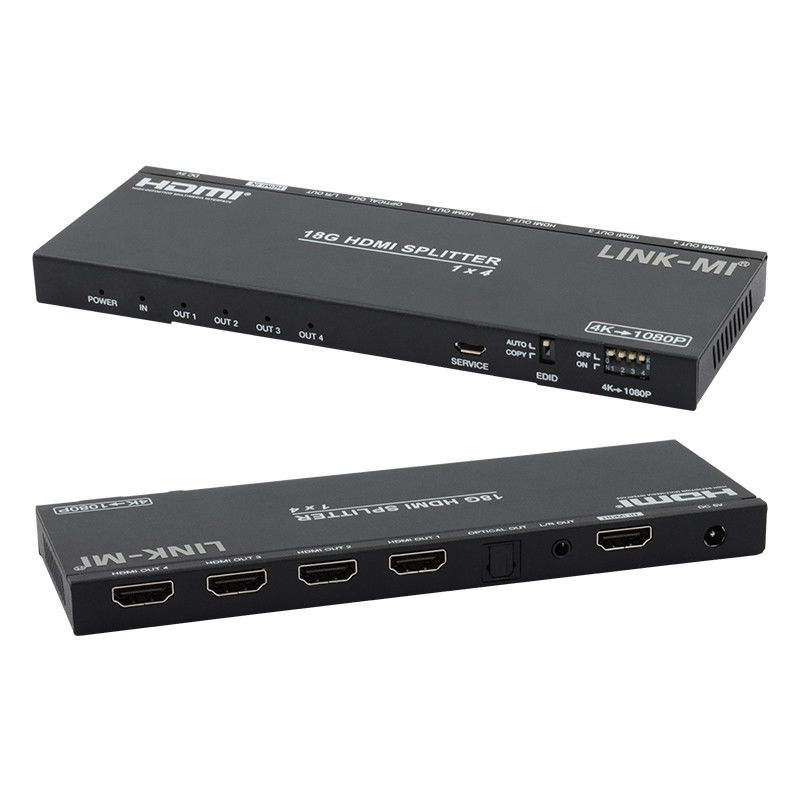

4K 1X4 HDMI Splitter EDID Аналоговая оптическая аудиоэкстракция HDMI2.0b 4 портов Видео Splitter
Введение
LINK-MI LM-SC104-AUDIO 1x4 HDMI 2.0 разделяет одновременно один маршрут HDMI источника на четыре маршрута HDMI дисплея. Он поддерживает разрешение до 4K2K@60Hz (4:4:4) и HDCP 2.2. Этот продукт поддерживает аудиоэкстракт от HDMI источника на оптический и аналоговый выход. Он может быть выбран COPY, AUTO режимы EDID настройки. Выход поддерживает обход и downscaler ((4K->1080P)
Особенности
1. HDMI 2.0b, HDCP2.2/HDCP1.4 совместима.
2Поддержка разрешения HDMI максимум до 4K2K@50/60Hz (4:4:4)
3. Поддержка цифрового и аналогового аудио вывода из HDMI источника.
4. Поддержка выхода обхода и 4K-> 1080P downscaler функции через переключатель на панели.
5. EDID может быть выбран в режимах COPY и AUTO через переключатель на панели.
(Копия: Он копирует настройки EDID порта OUT 1 на все выходы порта, Если никакой HDMI OUT 1 способный EDID обнаружен, то устройство будет копировать HDMI OUT 2.Если нет HDMI OUT 1 ~ 2 способный 4 EDID обнаружен, то устройство будет копировать HDMI OUT 3...и так далее.
Приоритетный порядок - от 1 до 4.
AUTO: Сравните установку EDID OUT 1 ~ OUT 4 и выведите наилучшее разрешение для всех выходов).
6Поддержка аналогового аудио PCM 2.0.
7. Поддержка оптического аудио формата прохождения LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD- HRA 5.1.
Спецификация
| Модель No. |
LM-SC104-AUDIO |
| Технические |
|
| Соответствие HDMI |
HDMI 2.0b |
| Соответствие требованиям HDCP |
HDCP 2.2 и HDCP 1.4 |
| Разрешение видео |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Цветовое пространство |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Глубина цвета |
4K60Hz 8-битный, 1080P 12-битный |
| Аудиоформаты HDMI |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS высокое разрешение, DTS-HD Master Audio, DSD
|
| L/R аудиоформаты |
ПКМ 2.0 |
| Оптические аудиоформаты |
LPCM [2.0/2.1]CH, Долби 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD- HRA 5.1 |
| Защита ESD |
Модель человеческого тела:
±8 кВ (разряд воздушного разрыва), ±4 кВ (контактный разряд)
|
|
Связи
|
|
| Входные порты |
1×HDMI типа А [19-принтовый женский] |
| Выходные порты |
4×HDMI типа А [19-принтовый женский]
1×L/R Аудио выход [3,5 мм стерео мини-подключение]
1×Оптический выход [S/PDIF] |
| Механические |
|
| Жилье |
Металлический корпус
|
| Цвет |
Черный |
|
Размеры
|
180 мм ((В) × 62 мм ((Д) × 14 мм ((H)
|
| Вес |
227 г |
|
Силовое питание
|
Ввод: AC100~240V 50/60Hz
Выход: DC5V/1A (стандарты США/ЕС, сертифицированные CE/FCC/UL)
|
|
Потребление энергии
|
3.5 Вт (максимум) |
|
Работающий Температура
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Температура хранения
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Относительная влажность |
20~90% RH (неконденсирующая)
|
| Примечание Спецификации могут быть изменены без предварительного уведомления. |
Диаграмма соединения
Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
