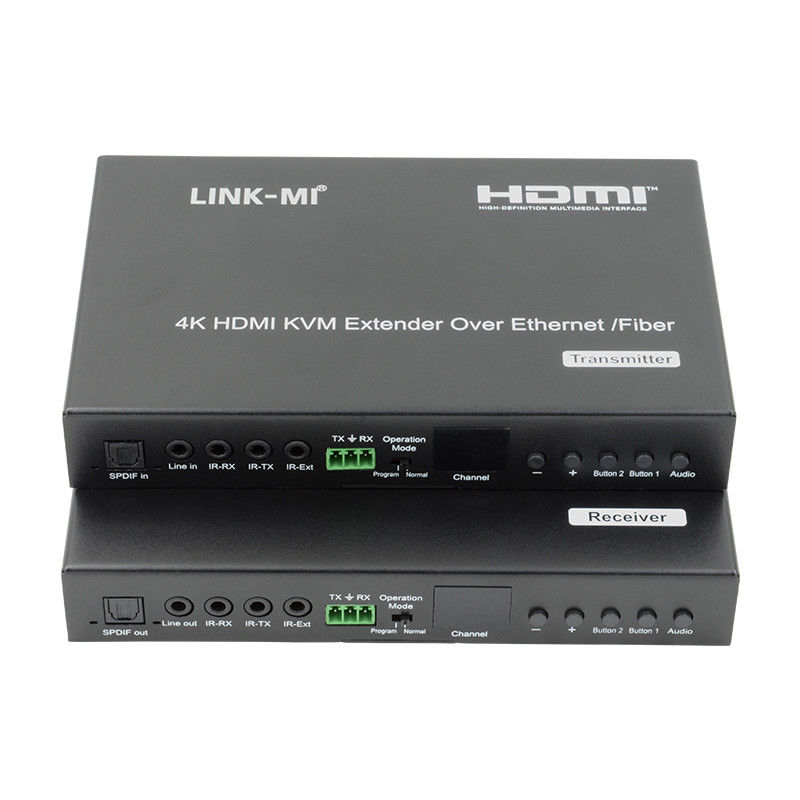

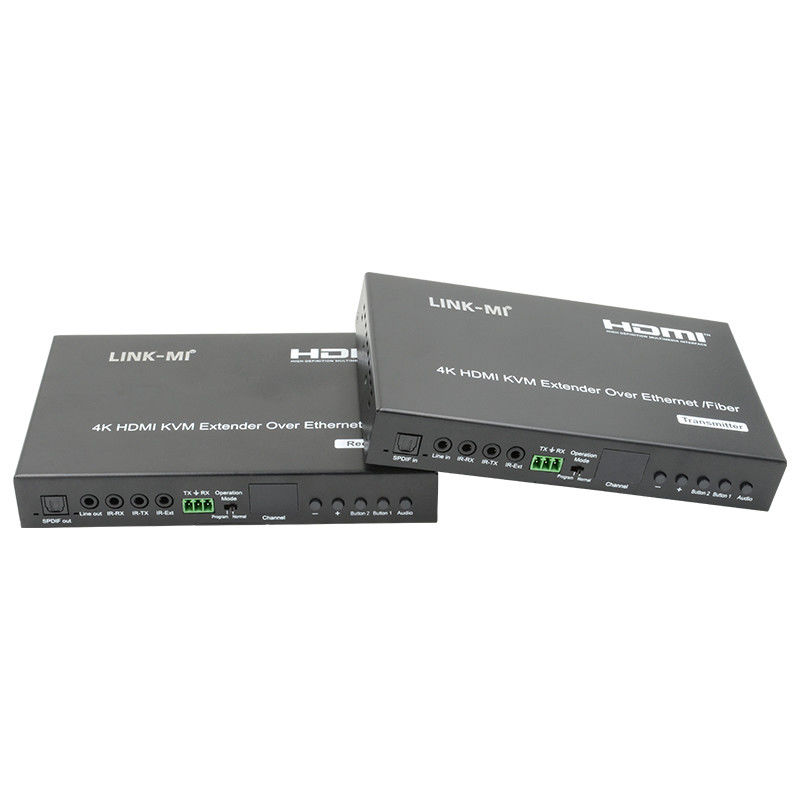

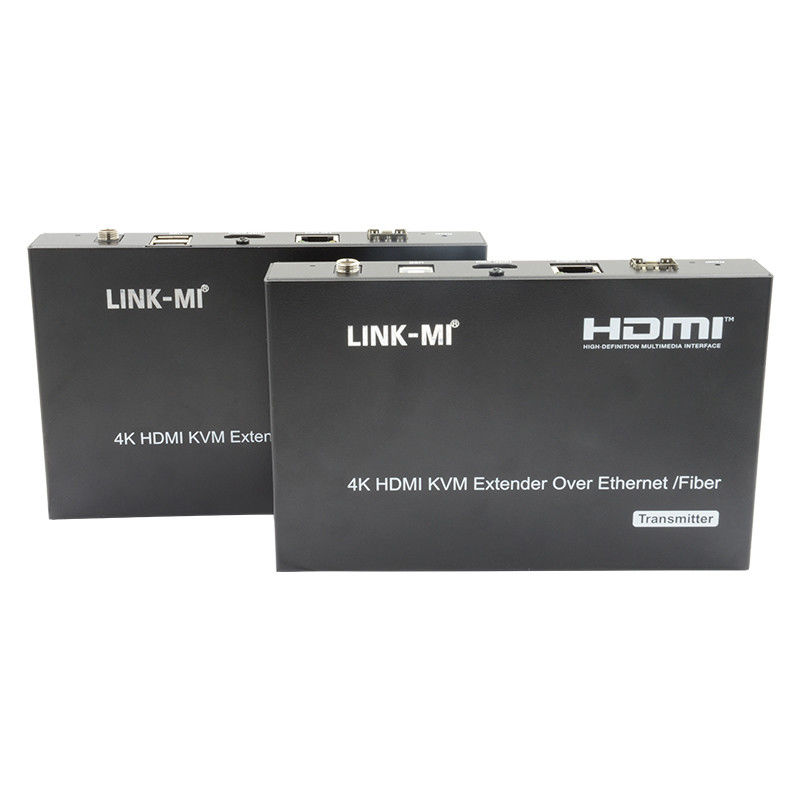

120 м AV через IP 4K HDMI Extender 60 М USB KVM Extender через волокно
Введение
LINK-MI LM-EX57 4K HDMI+USB over IP Extender - это решение для расширения аудио, видео и сигнала USB через локальную сеть (LAN).видео и расширитель KVM по IP и применяется от точки к точке, указывают на многоточечную, многоточечную к многоточечной и видеостенную систему вещания, управляемую USB, RS232, IR и настраиваемую 4K HDMI & USB over IP Extender с помощью WEB GUI и PC GUI.Простая система установки, построенная с гигабитным коммутатором Ethernet, который имеет функцию IGMP и кабель CATx для расширения или трансляции.
Особенности
1. 4K UHD HDMI по IP/Fiber Extension
2. USB2.0 через IP расширение
3Поддержка расстояния передачи 120 м по одному кабелю Cat5e/6
4Поддержка оптоволокна до 60 км (один режим)
5. Поддержка входа 4k@60hz YUV 420 (Max), выход 4k@30hz (Max)
6Соответствует стандарту HDCP 2.2 / HDCP1.4
7Поддержка двунаправленного широкополосного ИР (38KHZ-56KHZ)
8Поддержка передачи и управления RS232, Telnet
9. с IR пульта управления / кнопка для управления идентификатором группы, с светодиодом для отображения идентификатора группы
10Поддержка Dolby True HD, DTS-HD Master Audio
11Входный звук: SPDIF 5.1 и L/R Стерео аналоговый
12Выходной аудио: SPDIF 5.1 и L/R стерео аналоговый аудио экстракция
13. Поддержка Unicast, Multicast, система видео стены (Max 8x16), выходное видео вращение
14. 10-гигабитный IGMP Ethernet Switch может быть каскадирован для многих уровней
15Поддержка 3D
16Поддержка 5V-18V.
Спецификация
|
Производительность
|
|
Протокол
|
TCP, UDP, RTSP, RTP, DHCP, IGMP, мультикаст, IPV4
|
|
Поддержка формата видео
|
4K@30HZ, 1080P/1080i/720P/576P/576i/480P/480i
|
|
Поддержка формата аудио
|
Стерео 192 Кбит / с
|
|
HDCP
|
Соответствует требованиям HDCP 2.2
|
|
Частота IR
|
38 -56 КГц
|
|
RS232 Скорость передачи
|
По умолчанию 115200bps, в общей сложности 8 видов необязательно
|
|
Настройка IP и идентификатор группы
|
|
IP по умолчанию
|
Автоматическое распределение
|
|
Идентификатор группы
|
Группа 00 ~ группа 99
|
|
Запрос на переключатель/маршрутизатор
|
Поддержка IGMP и DHCP
|
|
Коннекторы на передатчике
|
|
Ввод
|
1xHDMI женский порт, 1xUSB типа B,
1 аналоговый аудио ввод, 1 xSPDIF аудио вход
|
|
Выпуск
|
1x выход RJ45, 1x выход волокна
|
|
RS232
|
Порт Феникс RS232
|
|
IR
|
IR TX порт (поддержка 38K-56KHz)
IR Ext Port (поддержка 38KHz)
|
|
Коннекторы на приемнике
|
|
Ввод
|
Вход 1xRJ45, вход 1x волокна
|
|
Выпуск
|
1x HDMI женский порт, 2x USB типа А,
1xSPDIF Аудио выход, 1xАналоговый аудио выход
|
|
RS232
|
Порт Феникс RS232
|
|
IR
|
IR TX порт (поддержка 38K-56KHz)
IR Ext Port (поддержка 38KHz)
|
|
Экологические и энергетические требования
|
|
Рабочая температура
|
-5 до +35 °C (+23 до +95 °F)
|
|
Диапазон рабочей влажности
|
от 5 до 90% RH (без конденсации)
|
|
Электрическое питание
|
5 В постоянного тока
|
|
Потребление энергии
|
Максимум 3 ватта
|
|
Физические
|
|
Размер
|
TX: 170x109x26 мм; RX: 170x109x26 мм
|
|
Чистая масса
|
TX: 472.8G; RX:472.3G
|
| Примечание: Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

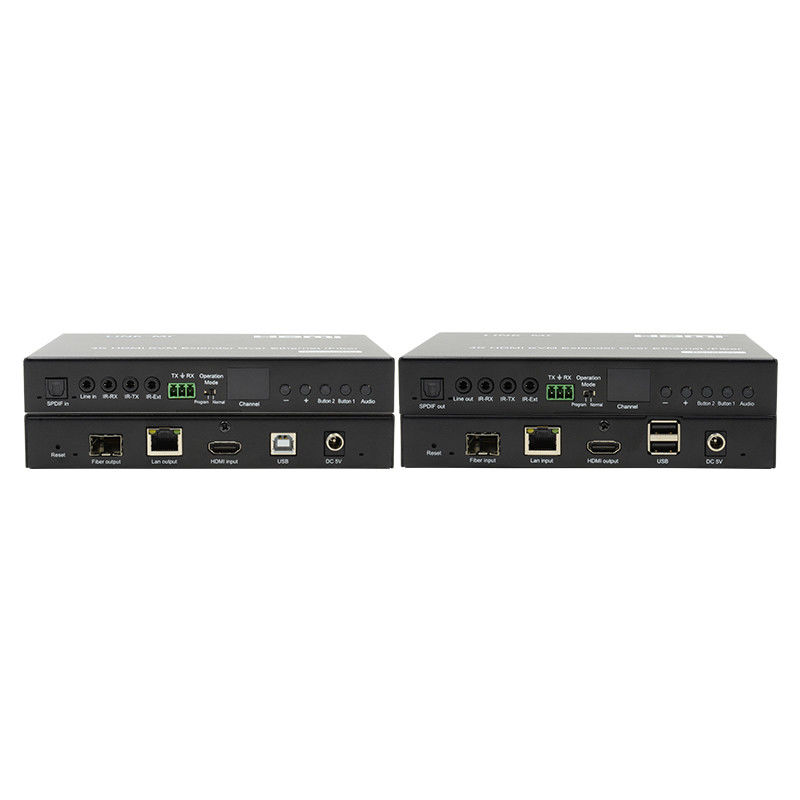

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-EX57 4K HDMI+USB KVM Extender через IP Fiber.pdf...
