8X8 HDMI Matrix Extender до 70 м с 8 HDMI петлей 4K60Hz HDMI Video Switch
Введение

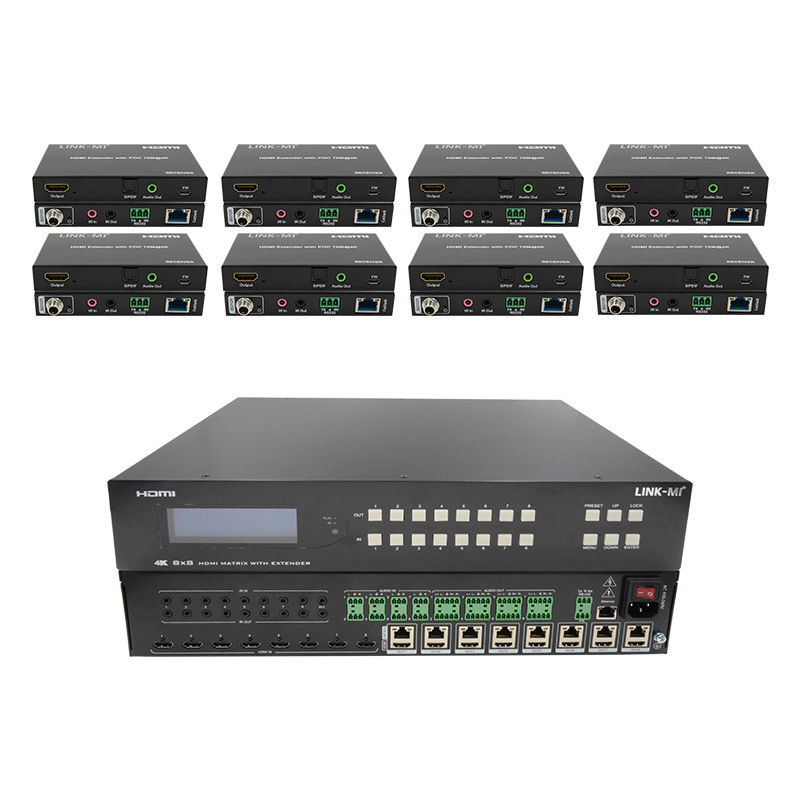

LINK-MI LM-MX20 представляет собой 8x8 HDMI матричный коммутатор по 65м кабелю Cat6. Он поддерживает разрешение до4K@60Hz YUV4:4:4, 18G. Он поставляется с 8x аналоговым аудио извлечение и поддержка 4K снижение до 1080p, умное управление EDID.
Особенности
1. 8x HDMI вход и 8x Ethernet выход с 8x HDMI Loop out
2. Версия HDMI 2.0 поддерживает 4K@60Hz YUV4:4:4, 18G, глубокий цвет максимум 12 бит, HD 8CH цифровой аудиоформат
3Расширение видеосигнала 4K60Hz на расстояния до 65 м по одному кабелю Cat6 Ethernet
4. Соответствует стандарту HDCP 2.2/1.4 (после ввода)
5Поддержка Dolby VisionD, HDR10, HDR-HLG
6. Поддержка LPCM до 7,1/24-бит/96 кГц, Dolby Atmos и DTS-X Atmos
7. Поддержка порта Ethernet Telnet, UDP, HTTP, протокол TCP/IP
8. С широкополосным двунаправленным ИР-управляемым управлением ((38 ~ 56KHz)
9. Поддержка 8x аналогового аудио экстракции (5-контактный порт "Феникс")
10. Поддержка 8x аналогового аудио в (3pin феникс порт)
11. Поддержка кнопки панели с ЖК-дисплеем, IR дистанционное управление, RS232 управление, TCP/IP управление
12. Поддержка 4K снижения до 1080p
13Поддержка интеллектуального управления EDID
14Поддержка питания AC100 ~ 240V, поддержка 8x POC выходной мощности
15. Поддержка 3Pin Phoenix терминальной розетки для обновления FW
Спецификация
| Модель No. |
LM-MX20 |
|
Диапазон рабочей температуры
|
-5 до +40 °C ((23 до +104 °F)
|
| Диапазон температуры хранения |
-10 до +60 °C ((-14 до +140 °F)
|
|
Диапазон рабочей влажности
|
от 5 до 90% RH (без конденсации)
|
|
Входный видеосигнал
|
0.5-1.0 вольт p-p
|
|
Входный сигнал DDC
|
5 вольт p-p (TTL)
|
|
Пропускная способность
|
18 Гбит/с
|
|
Соответствует требованиям HDCP
|
HDCP2.2 и HDCP1.4
|
|
Поддерживаемый формат видео
|
4K@60Hz,YUV4:44 8 бит 4k@30Hz/1080P/1080i/720P/576P/480P/576i/480i |
|
Выходное видео
|
Версия HDMI 2.0
|
|
Поддерживаемый формат аудио
|
LPCM до 7,1/24-бит/96 кГц, Dolby Atmos и
DTS-X Atmos |
|
Максимальное расстояние передачи
|
65 м
|
|
Потребление энергии
|
70 Вт (макс.)
|
|
Размеры
|
Матрица: L438 x W279 x H88 мм
Приемник: L110.2xW68.3xH18 мм
|
|
Масса (основная единица)
|
5.38 кг
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

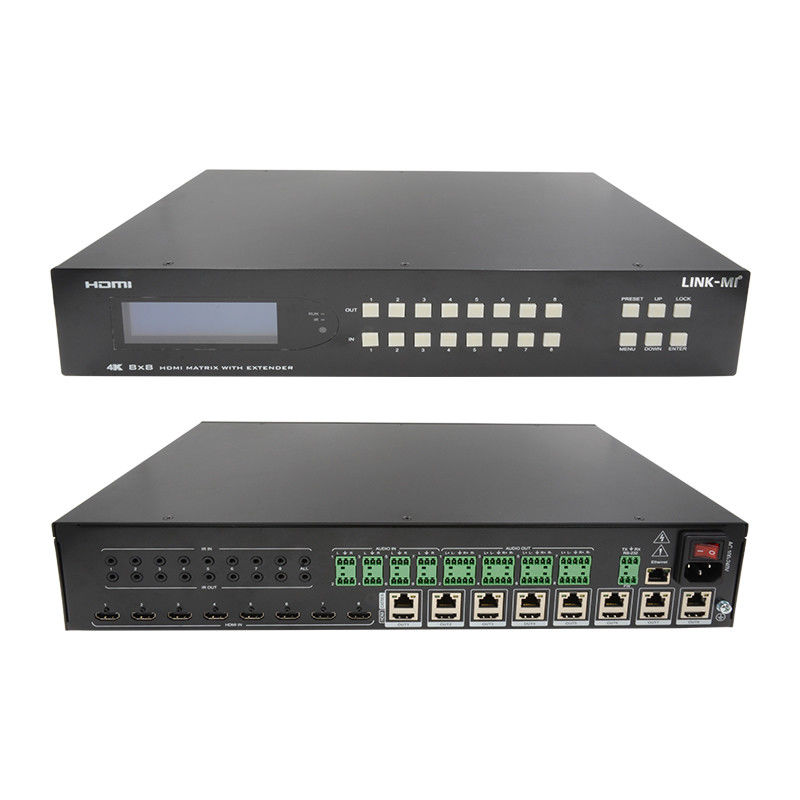

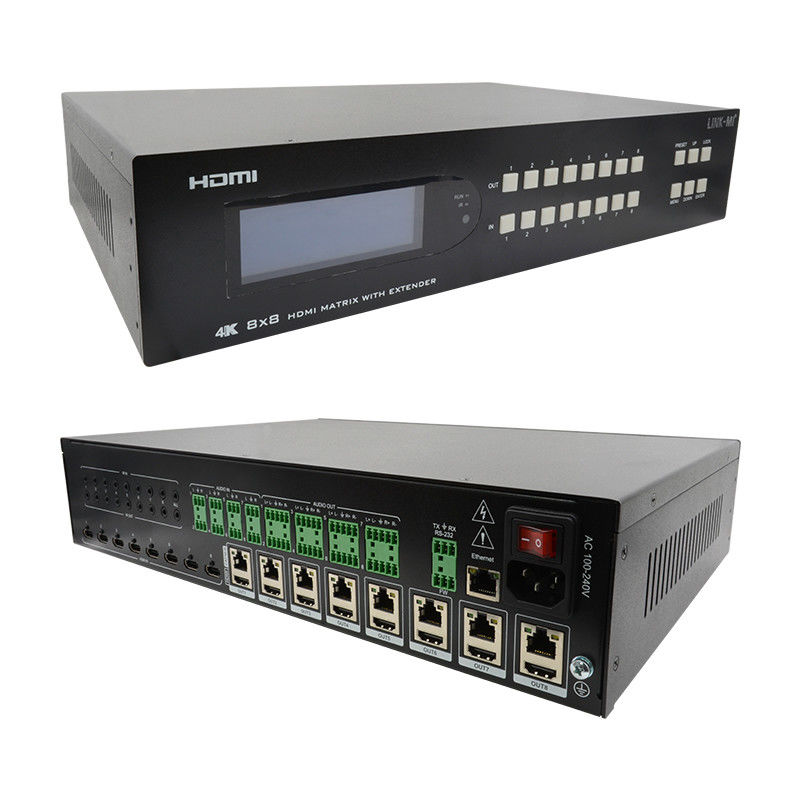

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-MX20 65m 8x8 HDMI 2.0 матричный расширитель.pdf
