4X2 HDMI матричный коммутатор с аудиоэкстракцией 4K60Hz Downscaler ARC EDID функция
Введение
LINK-MI LM-MX42-AUDIO Этот высокопроизводительный HDMI Matrix Switcher может переключать любой из четырех источников HDMI на два дисплея HDMI. Он поддерживает разрешение до 4K2K@60Hz YCbCr 4:44 и HDCP 2.2Он может извлекать аудио из HDMI-источника на оптический и аналоговый L/R выход.
Он поддерживает функцию 4K, 1080P, если источник 4K, но телевизор поддерживает только до 1080P. Он также поддерживает функции ARC и EDID (AUTO / COPY / STD).С его пропускной способностью 18 Гбит / с и дополнительными функциями с новейшими стандартами HDMIГибкое управление с помощью кнопок передней панели и инфракрасного пульта управления.
Особенности
1Поддержка 4K@60Hz, как указано в HDMI 2.0; совместима с HDCP 2.2 / HDCP 1.4 и DVI 1.0
2. Поддержка 4 HDMI входа и 2 HDMI выхода
3Разрешение видео до 4K2K@60Hz YCbCr 4:4:4
4Поддержка бескомпрессионной полосы пропускания 18 Гбит / с на всех HDMI
5Поддержка Dolby Vision, HDR 10+, HLG и CEC
6. Поддержка извлечения HDMI входного источника устройства аудио из OUT A или OUT B в оптический и аналоговый L / R выход
7. OUT A и OUT B поддерживают функцию снижения разрешения от 4K до 1080P
8. Поддержка функции ARC (Audio Return Channel)
9Поддержка расширенного управления EDID, включая AUTO, COPY и STD
10Управление осуществляется с помощью кнопок передней панели и инфракрасного пульта управления.
Спецификация
| Модель No. |
LM-MX42-AUDIO |
| Технические |
| Соответствие HDMI |
HDMI 2.0 |
| Соответствие требованиям HDCP |
HDCP 2.2 и HDCP 1.4 |
| Пропускная способность видео |
18 Гбит/с |
| Разрешение видео |
До 4K2K@50/60Hz ((YCbCr 4:44),4K2K@30Hz.Все
Формат HDMI 3D телевизора и т.д. |
| Цветовое пространство |
RGB, YCbCr4:4:4YCbCr4:2:2, YCbCr 4:2:0 |
| Глубина цвета |
8-битный, 10-битный, 12-битный [1080P, 4K30Hz, 4K60Hz (YCbCr4:2:0)]
8-битный [4K60Hz (YCbCr4:4:4)] |
| Аудиоформаты HDMI |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True
HD, DTS, DTS-EX, DTS-96/24, DTS высокого разрешения, DTS-HD
Мастер Аудио, DSD |
| Оптические аудиоформаты |
ПКМ2.0, Dolby Digital / Plus, DTS |
| L/R аудиоформаты |
PCM2.0CH
(Примечание: если функция ARC включена, аудиопорт будет
безмолвный.)
|
| Защита ESD |
Модель человеческого тела: ±8 кВ (разряд воздушного разрыва), ±4 кВ (разряд контакта) |
|
Связи
|
| Входные порты |
4×HDMI типа А [19-принтовый женский]
|
| Выходные порты |
2×HDMI типа А [19-принтовый женский]
1×L/R аудио выход [3,5 мм стерео мини-подключение]
1×Оптический аудио выход [S/PDIF]
|
|
Механические
|
| Жилье |
Металлический корпус |
| Цвет |
Черный |
| Размеры |
251мм ((W) × 105мм ((D) × 20мм ((H) |
| Вес |
620 г |
| Силовое питание |
Ввод: AC100~240V 50/60Hz
Выход: DC12V/1A
|
| Потребление энергии |
3.8W (максимум) |
| Операционная температура |
0°C ~ 40°C / 32°F ~ 104°F |
| Температура хранения |
-20°C ~ 60°C / -4°F ~ 140° |
| Относительная влажность |
20~90% RH (неконденсирующая) |
| Примечание: спецификации могут быть изменены без предварительного уведомления. |
Диаграмма соединения

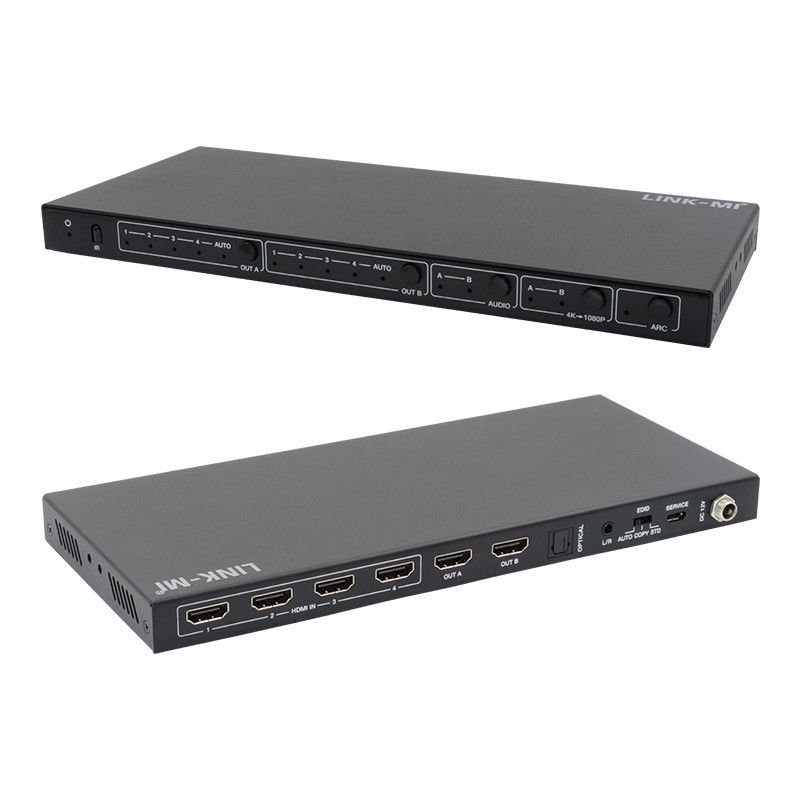

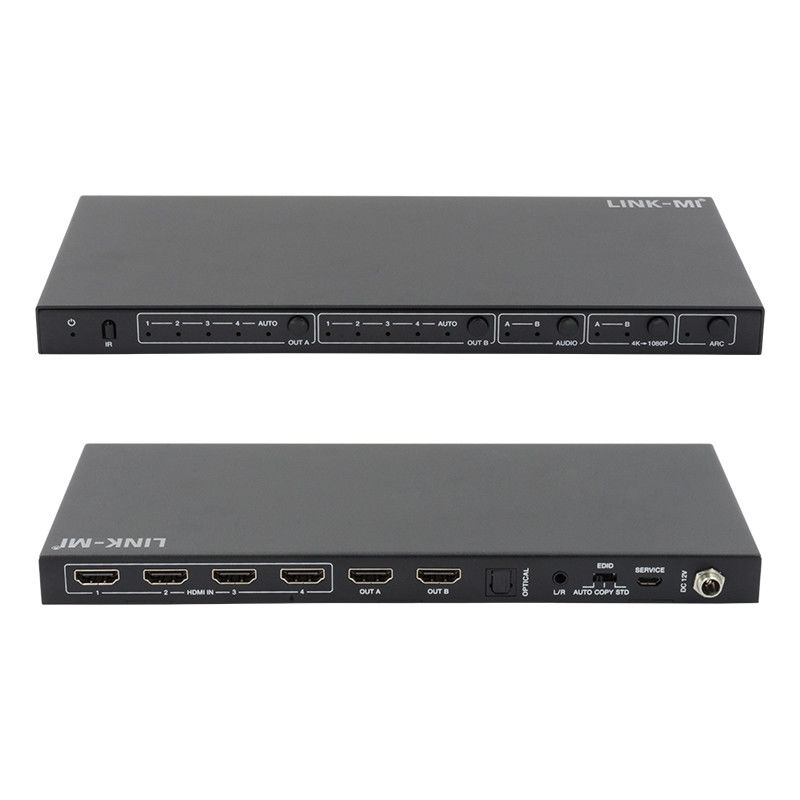

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-MX42-AUDIO 4x2 HDMI 2.0 матричный коммутатор с...
