18 Гбит / с HDMI аудиоэкстрактор с поддержкой аудио Downmix 4K @ 60Hz
Введение

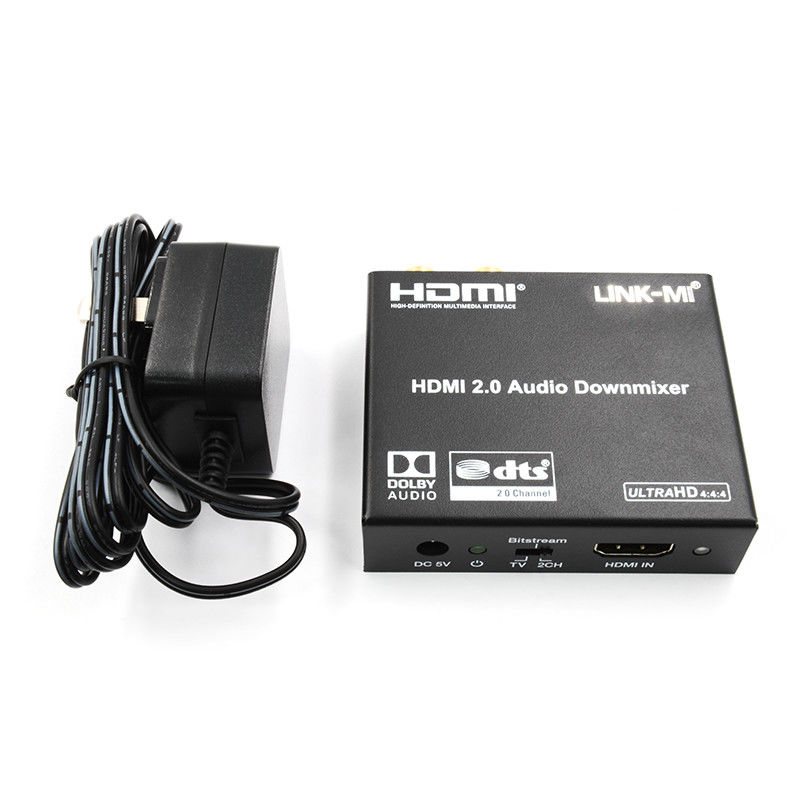

LINK-MI LM-AUE03 Аудиоэкстрактор HDMI 18Gbps может извлекать аудиосигналы из любого HDMI-соответствующего источника на цифровые оптические или аналоговые стерео L / R аудиовыходы.Этот аудиоэкстрактор также поддерживает бит-поток аудио вниз смешивать с аналоговым стерео выход и держит оптический и HDMI аудио проходят через.
Кроме того, как входной, так и выходной HDMI поддерживают видеоразрешение до 4K2K@50/60Hz (YUV444).Он поддерживает 10-битный HDR (высокий динамический диапазон) и HDMI высокое разрешение цифровых аудио форматов обход, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos и DTS-HD Master Audio, скорость отбора образцов до 192 кГц. Поддерживается обход HDCP 2.2 и CEC.
Особенности
1. HDMI 2.0b (18Gbps), HDCP 2.2 и DVI совместимые
2Разрешения видео до 4K2K@50/60Hz (YUV444)
3. Извлечь HDMI аудио в многоканальный оптический (SPDIF) или L / R аналоговый аудио
4. HDMI Пропускный аудио вход в HDMI и оптический аудио выход
5. Поддержка битрового аудио-донумикса на L/R аналоговый выход
6Поддержка оптического аудио LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Поддержка HDMI высокой скорости передачи звука (HBR)
8Скорость проб аудио до 96 кГц
9. 10 бит HDR (высокий динамический диапазон) проходят через
10. Поддержка прохождения ЦИК
Спецификация
| Технические |
|
Соответствие HDMI
|
HDMI 2.0b
|
|
Соответствие требованиям HDCP
|
HDCP 2.2 и HDCP 1.4
|
|
Пропускная способность видео
|
18 Гбит / с |
|
Разрешения видео
|
До 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
и 1080P 3D@60Hz
|
|
Цветовое пространство
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Глубина цвета
|
10-разрядный, 12-разрядный
|
|
Аудиоформаты HDMI
(пропуск через)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
ДТС 5.1, Dolby Digital+, Долби
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Оптический аудио
Форматы
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1CH
|
|
L/R аудиоформаты
|
Аналоговый стерео 2CH
|
|
Защита ESD
|
Модель человеческого тела ±8 кВ
(разряд в воздушном разрыве) & ±4 кВ
(контактный разряд)
|
| Связи |
|
Вводные материалы
|
1x HDMI Type A [19-принтовый женский]
|
|
Выходы
|
1x HDMI Type A [19-принтовый женский]
1x L/R Аудио вывод [RCA]
1x оптический выход [S/PDIF]
|
|
Механические
|
|
Жилье
|
Металлический корпус
|
|
Цвет
|
Черный
|
|
Размеры
|
73.5 мм[W] х 60.7 мм[D] х20 мм[H]
|
|
Вес
|
135 г
|
|
Силовое питание
|
Ввод: AC100 - 240V 50/60Hz
Выход: DC 5V/1A (США/ЕС) стандарты, сертифицированные CE/FCC/UL)
|
|
Потребление энергии
|
1.25 Вт (максимум)
|
|
ОперацияТемпература
|
32 - 104°F / 0 - 40°C
|
|
Температура хранения
|
-4 - 140°F / -20 - 60°C
|
|
Относительная влажность
|
20 - 90% RH (без конденсации)
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

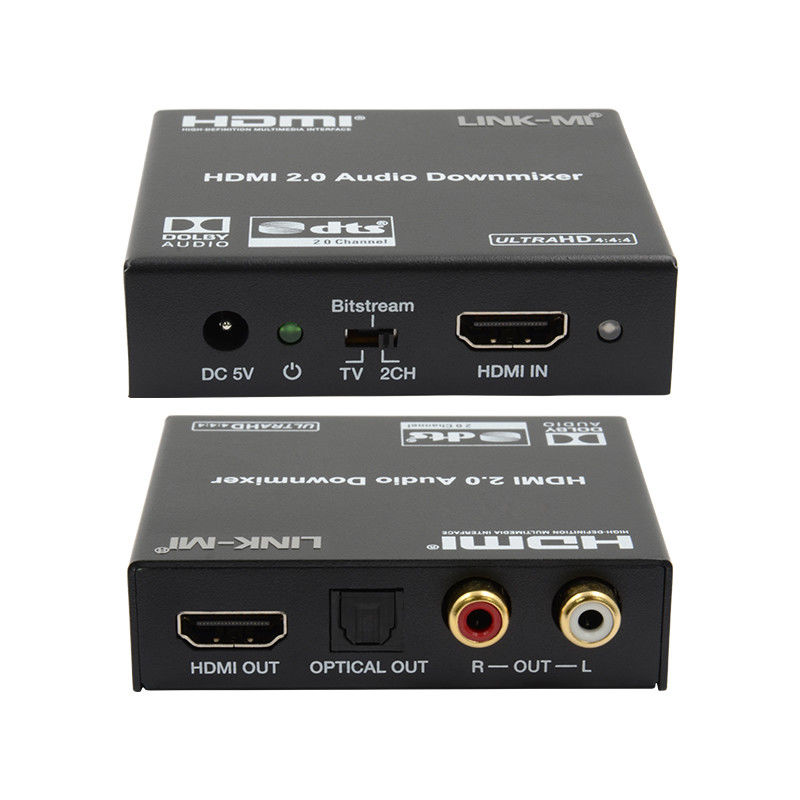

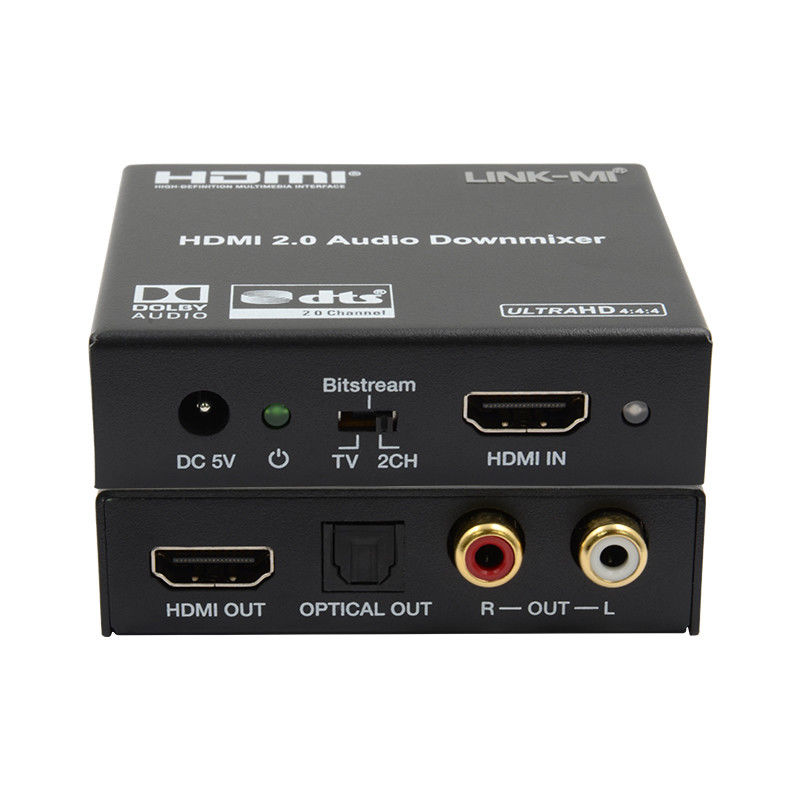

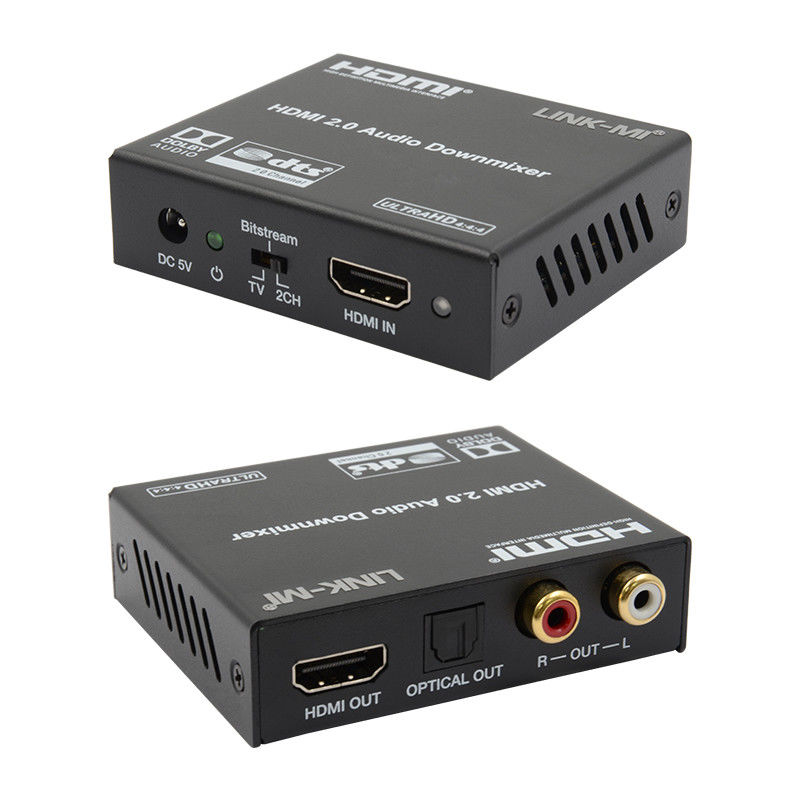

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-AUE03 HDMI 18Gbps аудиоэкстрактор.pdf
