4X4 HDMI Matrix Switcher сHDMI VGA AV смешанные входы Бесшовный коммутатор 2X2 Видеостенный контроллер
Введение
LINK-MI LM-H944F 4x4 Matrix Switcher представляет собой высокопроизводительный переключатель с бесшовным выходом переключения и смешанным входом 4x4 Matrix Switcher, 4 смешанных входа для поддержки цифровых видеосигнала и аналогового видеосигнала,и 4 выхода с бесшовной функцией переключения, бесшовный режим переключения: быстрый переключатель, вспышка/выспышка, жалюзи и т. д.; переключатель смешивающей матрицы использует передовую цифровую технологию с функцией скалера,и достичь различных форматов для достижения единого выходного сигнала, переключает идеальные визуальные эффекты.

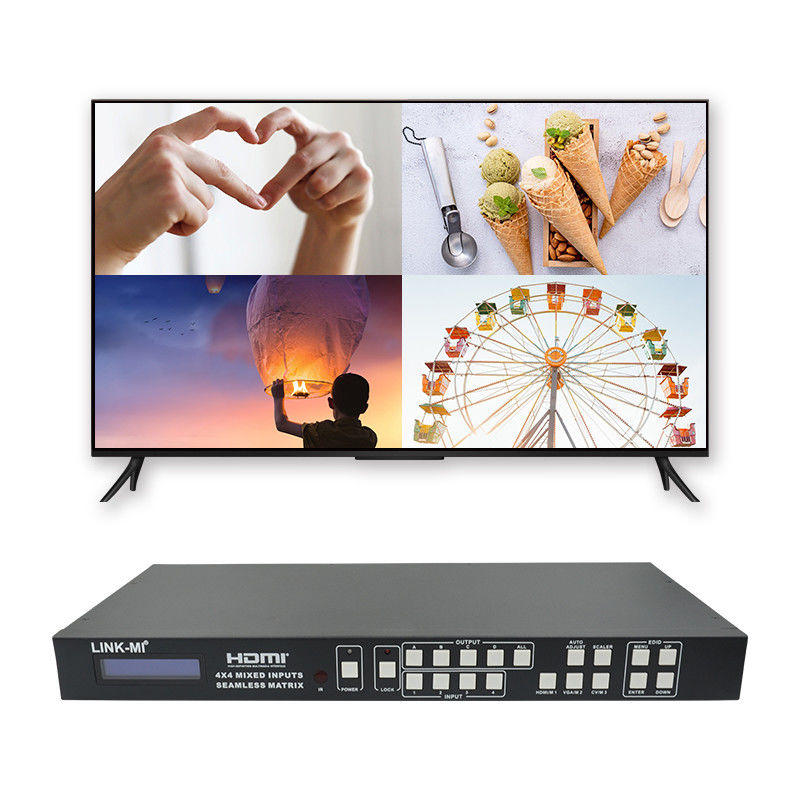

В то же время он с функцией инфракрасной матрицы, аналоговый вход видеосигнала с встроенной аудио-функцией.Управление RS-232 и TCP/IPВ качестве процессора на стене видео, матричный коммутатор способен увеличивать входный изображение в четыре раза к выходу.Матричный коммутатор может смешивать входы с любыми комбинациями в одно изображение, а затем передать на все выходы.
Особенности
1Соответствует HDMI1.3, HDCP1.3 и DVI1.0
2. Входные видео поддерживает HDMI, VGA и C-видео
3. Поддерживает входные разрешения: HDMI: 480i до 1080p VGA:1920 x 1080P@60Hz, 1360 x 768P@60Hz,1280 x 1024P@60Hz, 1024 x 768P@60Hz,1280 x 720P@60Hz,1280 x 768P@60Hz, 800 x 600@60Hz,640 x 480P@60Hz
CV: поддерживает PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N стандартные форматы ТВ
4. Поддерживает выходное разрешение: 1920x1080P@60Hz
5. Поддерживает бесшовный выход переключения, опциональный бесшовный режим переключения:быстрый переключение, включение/выключение, слепые и т.д.
6. RS-232 для обновления прошивки
7. Поддерживает RS-232, дистанционное управление, управление на панели и управление TCP/IP
8. Поддерживает интеллектуальное управление EDID
9. Настройки настройки изображения
10. Автоматически настраивать входный видео VGA
11Поддерживает отключение памяти.
Спецификация
|
Входные порты
|
4×HDMI, 4×VGA, 4×RCA, 1×RS-232,
1xRJ-45 ((Контроль), 5xIR INPUT, 4xAudio
|
|
Выходные порты
|
4×HDMI, 4×IR выходной
|
|
Поддержка разрешений ввода
|
До 1920x1080P@60Hz
|
|
Поддержка выпускных решений
|
До 1920x1080P@60Hz
|
|
Контроль
|
IR, RS-232, TCP/TP, кнопки
|
|
Защита ESD
|
Модель человеческого тела:
± 8 кВ (разряд в воздушном пространстве)
± 4 кВ (контактный разряд)
|
|
Силовое питание
|
12 V/2.5 A DC (стандарты США/ЕС,
Сертификат CE/FCC/UL)
|
|
Размеры
|
440 мм (W) × 200 мм (D) × 44,5 мм (H)
|
|
Вес
|
2380 г
|
|
Материал шасси
|
Металл
|
|
Цвет шелкопряда
|
Черный
|
|
Операционная температура
|
0 oC~40 oC/32 oC~104 oC
|
|
Температура хранения
|
-20 oC~60 oC/−4 oC~140 oC
|
|
Относительная влажность
|
20 ~ 90% RH (неконденсирующий)
|
|
Потребление энергии
|
13.5 W ((Max) /1.2 W ((Standby)
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

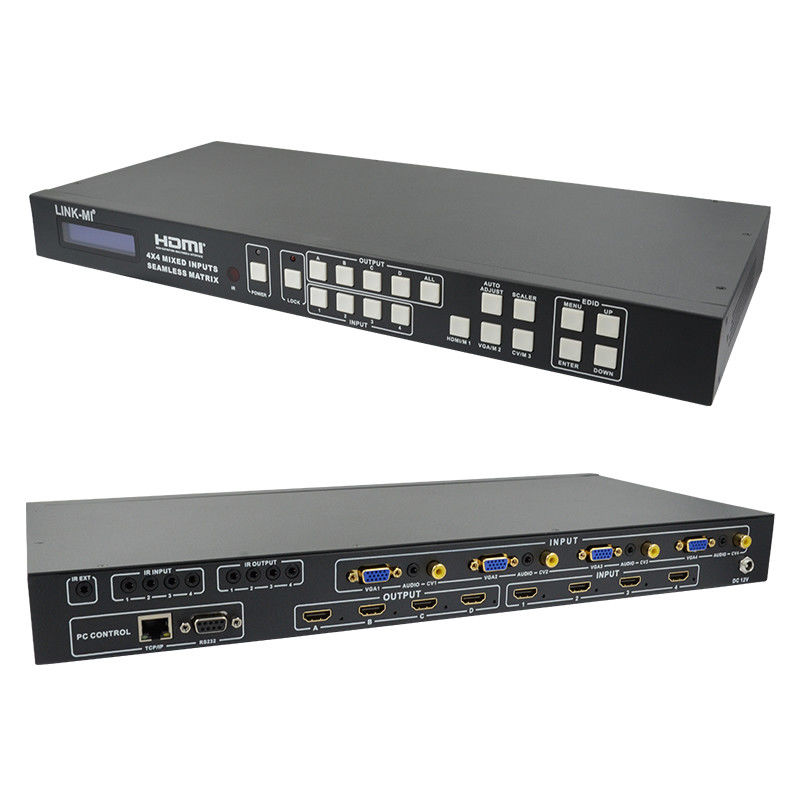

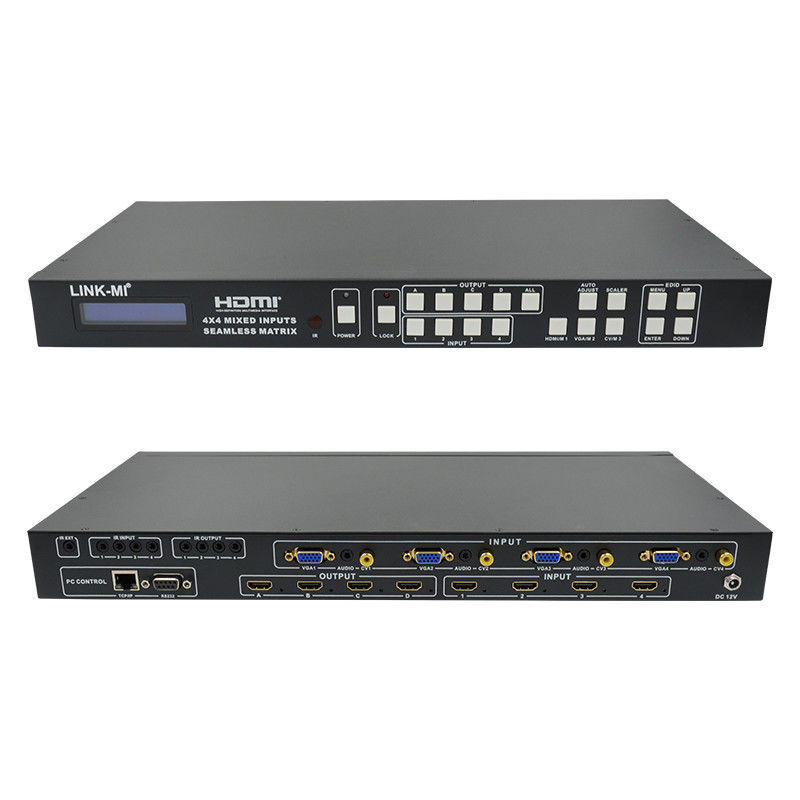

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-H944F 4x4 HDMI VGA AV смешанные входы матричный переключатель...
