18 Гбит/с 8x8 HDMI матрица с поддержкой функции ARC 4K2K@60Hz YUV 4:4:4
Введение

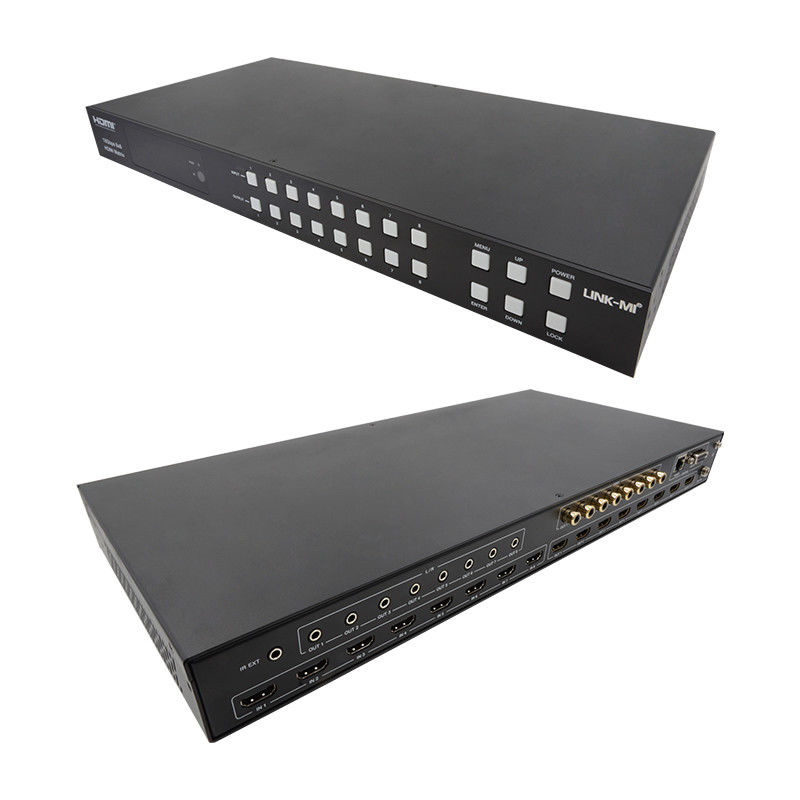

LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix поддерживает передачу видео (до 4K2K@60Hz YUV 4:4:4) и многоканальный высокоразрешенный цифровой аудио из 8 источников HDMI на 8 дисплеев HDMI.В то время как функция HDMI выхода ARC включенаКаждый выход HDMI этой 8x8 HDMI Matrix поддерживает 4K2K до 1080P downscaler независимо.Управление осуществляется через кнопки передней панели, IR дистанционное управление, RS-232, LAN и Web GUI.
Особенности
1Соответствует стандартам HDMI 2.0b, HDCP 2.2 и HDCP 1.4
2. Разрешение видео до 4K2K@60Hz (YUV 4:4:4) на всех портах HDMI
3Поддерживает пропускную способность 18 Гбит / с
4. Поддерживаются Dolby Vision, HDR10+ и HLG.
5. Поддержка 4K->1080P Down Scaler для каждого выходного порта
6. HDMI аудиопропуск до 7.1CH HD аудио (LPCM, Dolby TrueHD и DTS-HD Master Audio)
7. Аудио разгрузка поддерживается через аналоговые и коаксовые порты
8Поддерживаются ARC, CEC и умное управление EDID
9. 1U конструкция с передней панелью с OLED-дисплеем
10Управление с помощью кнопок передней панели, IR пульта дистанционного управления, RS-232, LAN и Web GUI
Спецификация
|
Технические
|
|
Соответствие HDMI
|
HDMI 2.0b
|
| Соответствие требованиям HDCP |
HDCP 2.2 и HDCP 1.4
|
|
Пропускная способность видео
|
18 Гбит / с
|
|
Разрешение видео
|
До 4K2K@50/60Hz (4:4:4)
|
|
Цветовое пространство
|
RGB, YCbCr4:44/4:2Два четверти:2:0
|
|
Глубина цвета
|
8-разрядный, 10-разрядный, 12-разрядный
|
|
Аудиоформаты HDMI
(пропуск через)
|
LPCM 2/5.1/7.1Долби Дигитал, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Коаксовые аудиоформаты
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
L/R аудиоформаты
|
ПКМ2.0
|
|
Форматы HDR
|
HDR10, HDR10+, Dolby Vision, HLG
|
| Защита ESD |
Модель человеческого тела:
±8 кВ (разряд воздушного разрыва), ±4 кВ (контактный разряд)
|
|
Соединение
|
|
Входные порты
|
8×HDMI типа А [19-принтовый женский]
1xIR EXT [3,5 мм стерео мини-сборник]
|
|
Выходные порты
|
8×HDMI типа А [19-принтовый женский]
8×Coax Audio (RCA)
8×L/R Аудио [3,5 мм Стерео Мини-Джак]
|
|
Порты управления
|
1×TCP/IP [RJ45]
1×RS-232 [D-Sub 9]
|
|
Механические
|
|
Жилье
|
Металлический корпус
|
|
Цвет
|
Черный
|
|
Размеры
|
TX: 440 мм (W) × 200 мм (D) × 44,5 мм (H)
|
|
Вес
|
TX: 2,8 кг
|
|
Силовое питание
|
Ввод: переменное давление 100-240В 50/60Гц
Выход: DC 12V/5A (США/ЕС стандарт, CE/FCC/ULcertified)
|
|
Потребление энергии
|
43 Вт
|
|
Операционная температура
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Температура хранения
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Относительная влажность
|
20~90% RH (неконденсирующая)
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

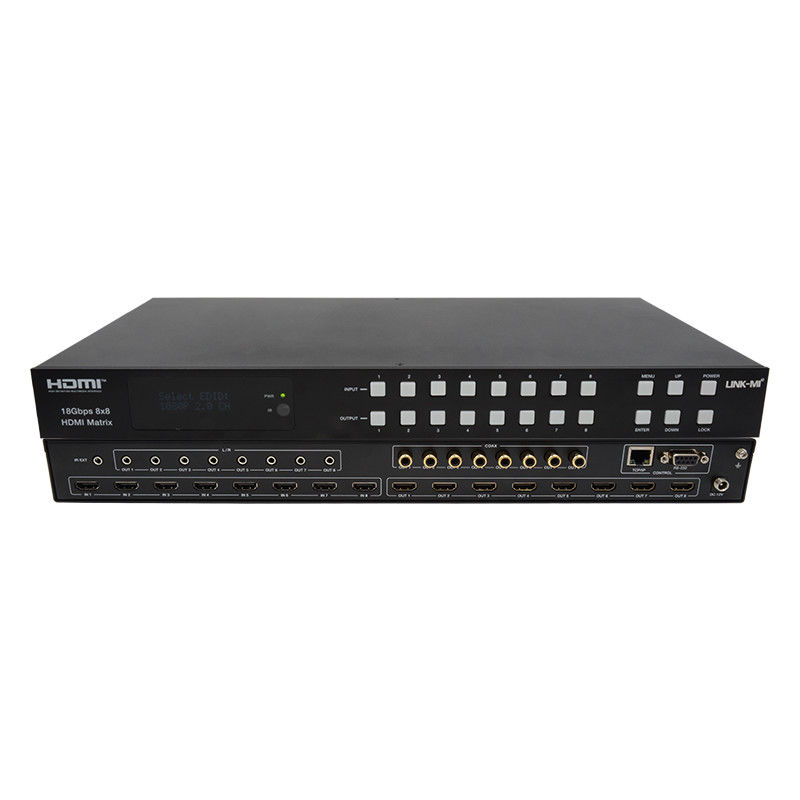

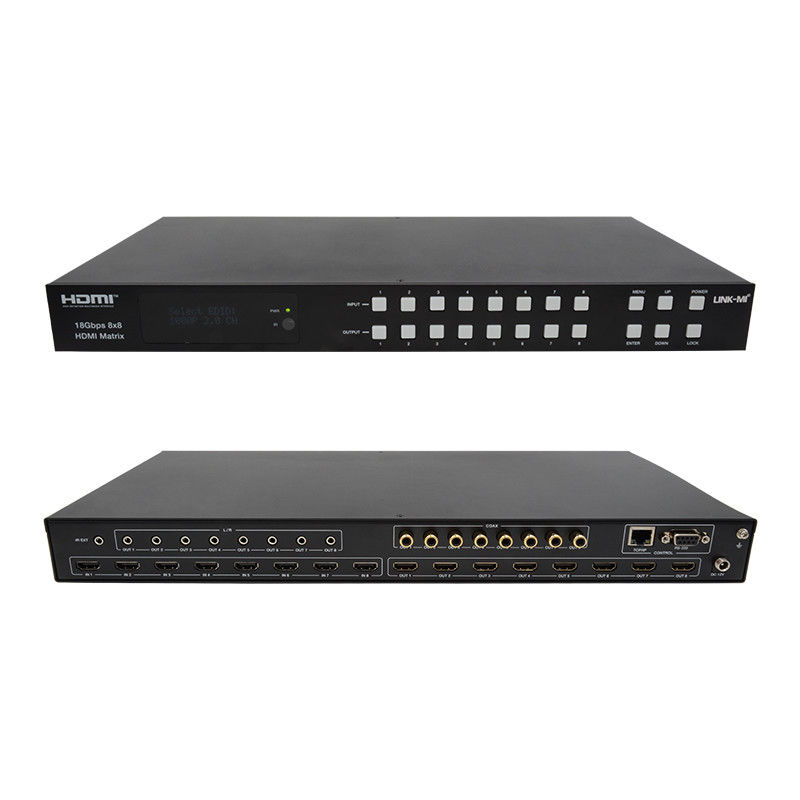

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-MX88A 8x8 HDMI матрица LR Коаксный аудио 4K@60 ARC.p...
