Профессиональный преобразователь HDMI в 3G SDI с аудио
Введение
LINK-MI LM-PHS01 HD Video Converter поддерживает преобразование сигнала HDMI в сигнал 3G/HD/SD SDI. Устройство Интегрированный приемник HDMI и кодер 3G/HD/SD-SDI,легко конвертируемый сигнал HDMI в сигнал 3G/HD/SD-SDI.
В то же время он поддерживает HDMI аудио-де-встраивание и встраивание в SDI-сигнал, но также внешний входный аналоговый аудио-сигнал может быть встроен в SDI-сигнал.
Кроме того, он также поддерживает функцию "Конвертировать частоту кадров", он может преобразовывать различное разрешение сигнала HDMI в выходный сигнал SDI фиксированного разрешения.Настройка разрешения вывода использует цифровой переключатель кодированияЛегко управлять.
Особенности
1Стандартный вход HDMI
2- опциональный выходный сигнал SDI 3G/HD/SD
3Необязательный выход 1080P/1080I/720P/480I/576I/1080PSF
4. Входный сигнал HDMI обнаружен автоматически
5. HDMI аудио отстроен и встроен в SDI сигнал
6Внешний аналоговый аудиосигнал, встроенный в SDI-сигнал
7SDI можно настроить на выход "любой частоты"
8. Специальная функция может быть настроена
Спецификация
|
Наименование продукта
|
Преобразователь видео HDMI в SDI
|
|
Модель продукта
|
LM-PHS01 |
| Вход HDMI |
Сигнал ввода
|
Сигнал HDMI стандарт |
| Коннектор |
HDMI |
|
Амплитуда сигнала
|
800 мВ ± 10% (100 Ω) |
| Импеданс |
100Ω |
| Аналоговый аудио вход |
Входной сигнал
|
Аналоговый стерео аудио |
| Цифровой образец |
48 тысяч. |
| Импеданс |
600Ω
|
| Коннектор |
Ушные трубы |
| Выход SDI |
Выходной сигнал |
SDI (серийный цифровой видеосигнал)
|
| Битовый коэффициент |
270 Мбит/с ~ 2,97 Гбит/с |
| Импеданс |
75Ω |
|
Амплитуда сигнала
|
800 мВ ± 10% |
| Коннектор |
BNC соответствует стандартам IEC 169-8
|
| Общие параметры |
Рабочее напряжение
|
DC 5-12В |
| Сила |
< 2W |
|
Размер хоста
|
136х80х25 мм
|
|
Контрольная панель
|
Цифровой кодовый переключатель
|
| Вес |
00,3 кг |
|
Рабочая температура
|
0°C~50°C, без конденсации
|
|
Температура хранения
|
-20°C~75°C
|
|
Рабочая влажность
|
20-70% RH |
|
Влажность хранилища
|
0-90% RH, без конденсации |
Диаграмма соединения

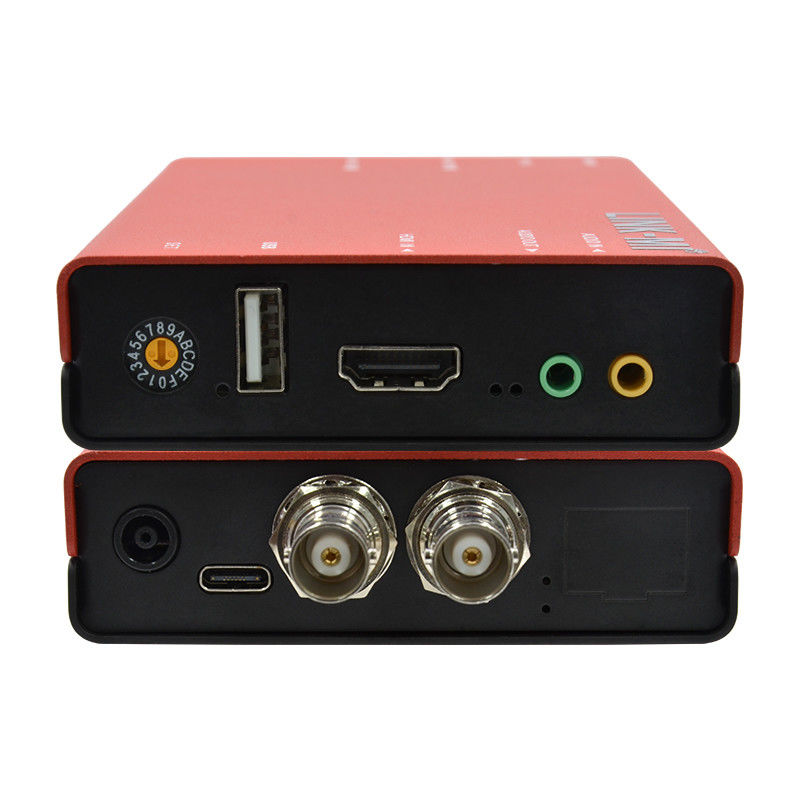

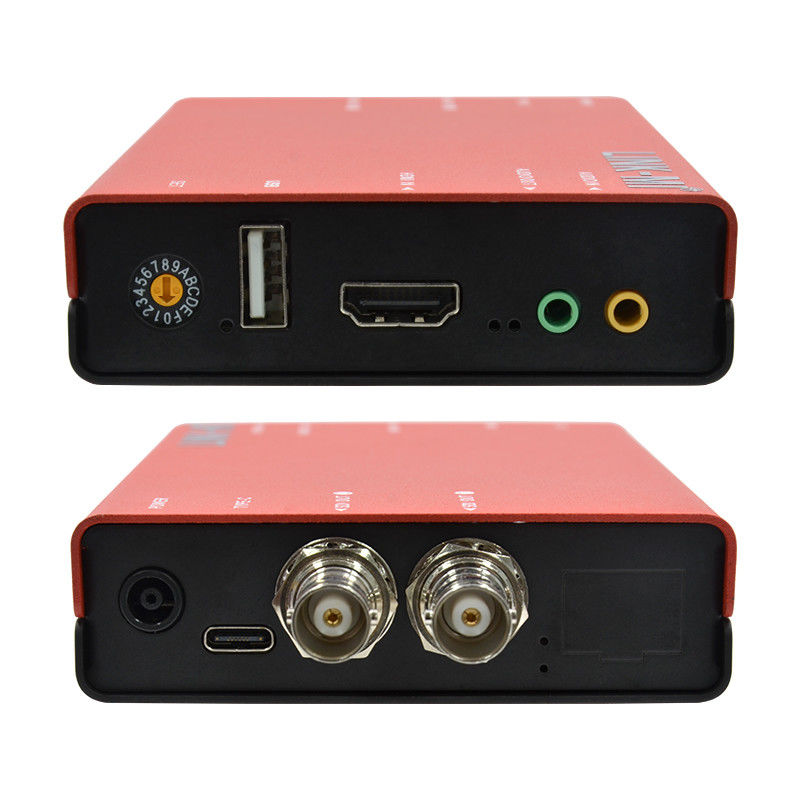

Описание панели
