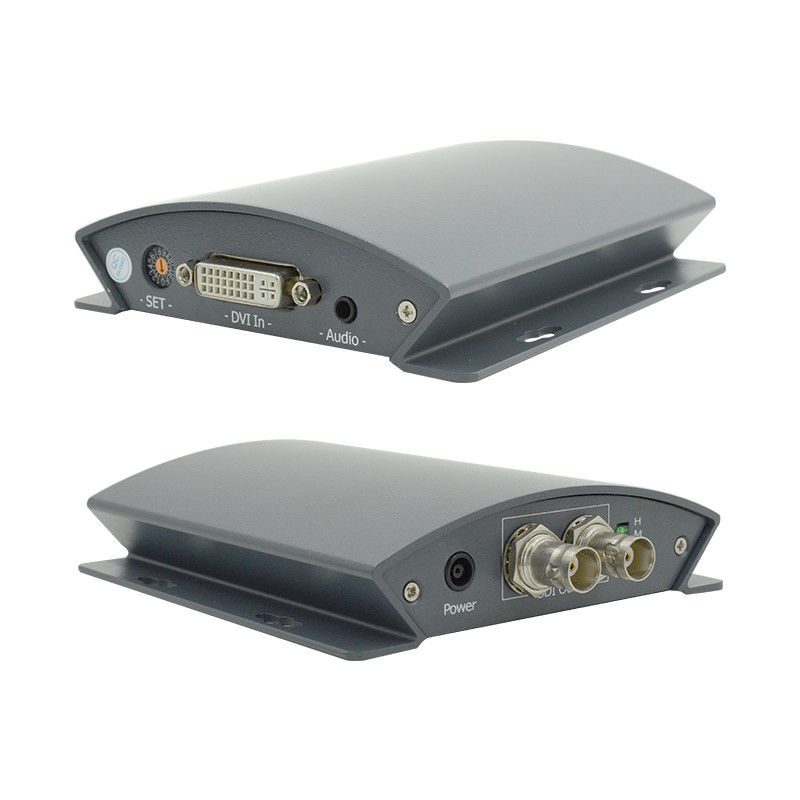

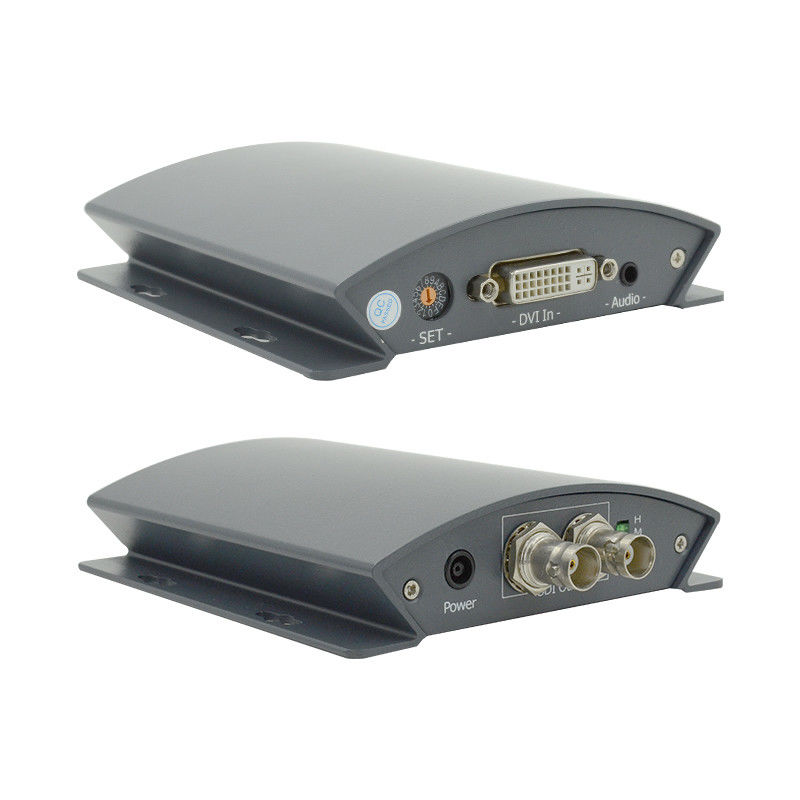

HD видео DVI в BNC SDI преобразователь
Введение
LINK-MI HD Video Converter - это устройство для преобразования DVI-сигнала в 3G/HD/SD SDI-сигнал.В то же время, LM-PDS01 поддерживает внешний аналоговый стерео аудиосигнал, встроенный в сигнал 3G/HD/SD-SDI.
Особенности
1. Ввод сигнала VESA Standard DVI
2. Опциональный выход сигнала 3G / HD / SD SDI
3Необязательный выход 1080P/1080I/720P/480I/576I/1080PSF
4. Приспособленный входный сигнал DVI
5. Поддержка DVI внешнего аналогового стерео аудио сигнала встроенного в SDI сигнал
6. SDI устанавливает выход "частоты"
7. SDI устанавливает выход "фиксированной частоты"
8.Специальные функции могут быть настроены
Спецификация
| Имя |
HD видео DVI в BNC SDI преобразователь |
| Модель No. |
LM-PDS01 |
| Ввод DVI |
Сигнал |
Стандартный сигнал VESA DVI |
| Коннектор |
DVI-I |
| Амплитуда сигнала |
800 мВ ± 10% (75 R) |
| Импеданс |
100Ω |
| Аналоговый аудио вход |
Сигнал ввода |
Аналоговый стерео аудио |
| Цифровой образец |
48 тысяч. |
| Импеданс |
16Ω |
| Коннектор |
Ушные трубы |
| Выход SDI |
Выходной сигнал |
3G/HD/SD SDI сигнал |
| Кодная ставка |
270 Мбит/с ~ 2,97 Гбит/с |
| Импеданс |
75Ω |
| Амплитуда сигнала |
800 мВ ± 10% |
| Коннектор |
BNC (стандарт IEC 169-8) |
| Общие параметры |
Силовое питание |
DC 5-12В |
| Сила |
< 2W |
| Размер ((L*W*H) |
141*102*30 мм |
| Контроль |
Переключатель DIP |
| Чистая масса |
00,3 кг |
| Диапазон рабочей температуры |
0-50°C |
| Диапазон температуры хранения |
-20 до 75°C |
| Диапазон рабочей влажности |
20-70% RH |
| Диапазон влажности хранилища |
0-90% RH |
Диаграмма соединения

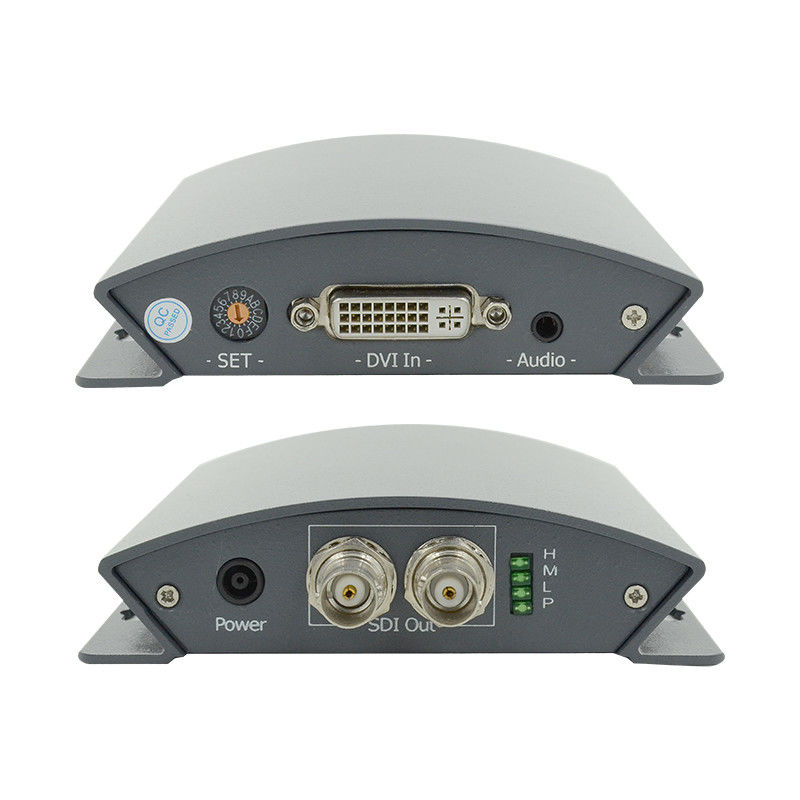

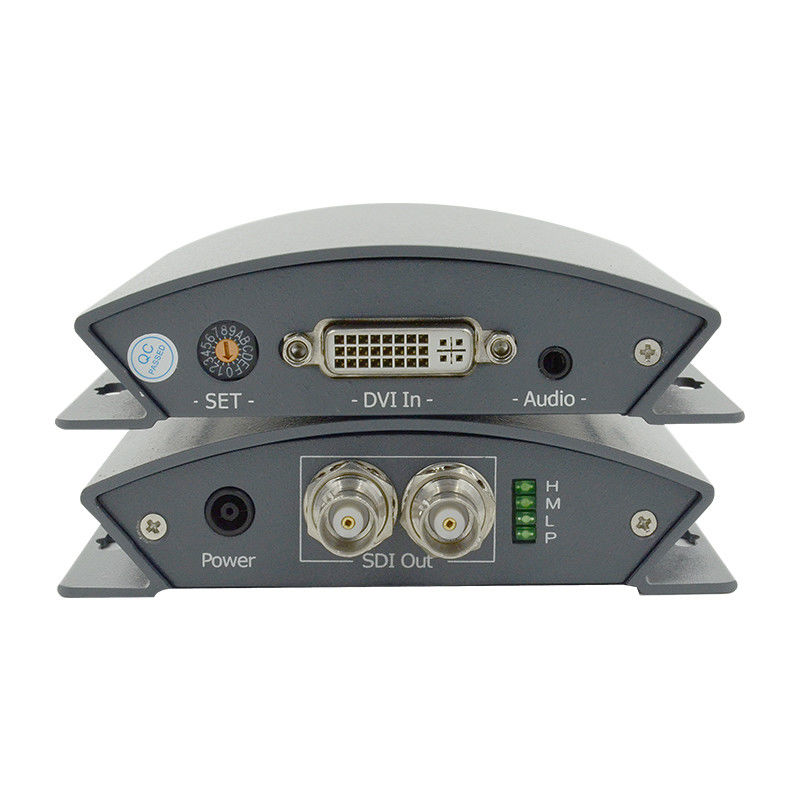

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-PDS01 DVI в SD_HD_3G SDI преобразователь.pdf
