Про YPbPr в SDI HD видео конвертер
Введение
LINK-MI LM-PYS01 HD видеоконвертер, поддерживает вход сигнала YPbPr и выход сигнала 3G / HD / SD SDI.преобразовать сигнал YPbPr в сигнал 3G / HD / SD-SDI. Одновременно LM-PYS01 поддерживает внешний аналоговый стерео аудиосигнал, встроенный в SDI-сигнал.Сигналы YPbPr могут быть введены "преобразованы" в SDI сигнал выхода фиксированное разрешение и преобразователь SD 480I / 576I "вверх преобразование" в HD SDI. Вы также можете "преобразовать под" HD 1080P / 720P / 1080I на SD SDI выход, опциональная отделка или дополнительное время "вниз конвертированные" черные края.легко управлять.
Особенности
1Стандартный вход сигнала YPbPr
2. Опциональный выход сигнала 3G / HD / SD SDI
3Необязательное общее разрешение 1080P / 1080I / 720P / 480I / 576I
4Необязательно 1080PSF / 720P 30/25/24 специальное разрешение
5. опциональная "вниз конвертированная" отделка или добавление черных границ
6. YPbPr входный сигнал адаптивный
7. Поддержка внешних аналоговых стерео аудио сигналов встроенных в SDI сигнал
8. SDI устанавливает выход "частоты"
9. SDI устанавливает выход "фиксированной частоты"
10. Специальные функции могут быть настроены
Спецификация
| Имя |
HD видео YPbPr в SDI преобразователь |
| Модель No. |
LM-PYS01 |
| Ввод YPbPr |
Сигнал |
Стандарт YPbPr |
| Коннектор |
BNC |
| SMPTE |
27M |
| Амплитуда сигнала |
800 мв ± 10% (75 Ω) |
| Импеданс |
75Ω |
| Аналоговый аудио выход |
Выходной сигнал |
Аналоговый стерео аудио |
| Импеданс |
16Ω |
| Коннектор |
Ушные трубы |
| Выход SDI |
Выходной сигнал |
Сигнал SDI |
| Коннектор |
BNC (стандарт IEC 169-8) |
| Амплитуда сигнала |
800 мв ± 10% (75 Ω) |
| Импеданс |
175Ω |
| Общие параметры |
Силовое питание |
DC 5-12В |
| Сила |
< 2W |
| Размер ((L*W*H) |
141*102*30 мм |
| Контроль |
Переключатель DIP |
| Чистая масса |
00,3 кг |
| Диапазон рабочей температуры |
0-50°C |
| Диапазон температуры хранения |
-20 до 75°C |
| Диапазон рабочей влажности |
20-70% RH |
| Диапазон влажности хранилища |
0-90% RH |
Диаграмма соединения

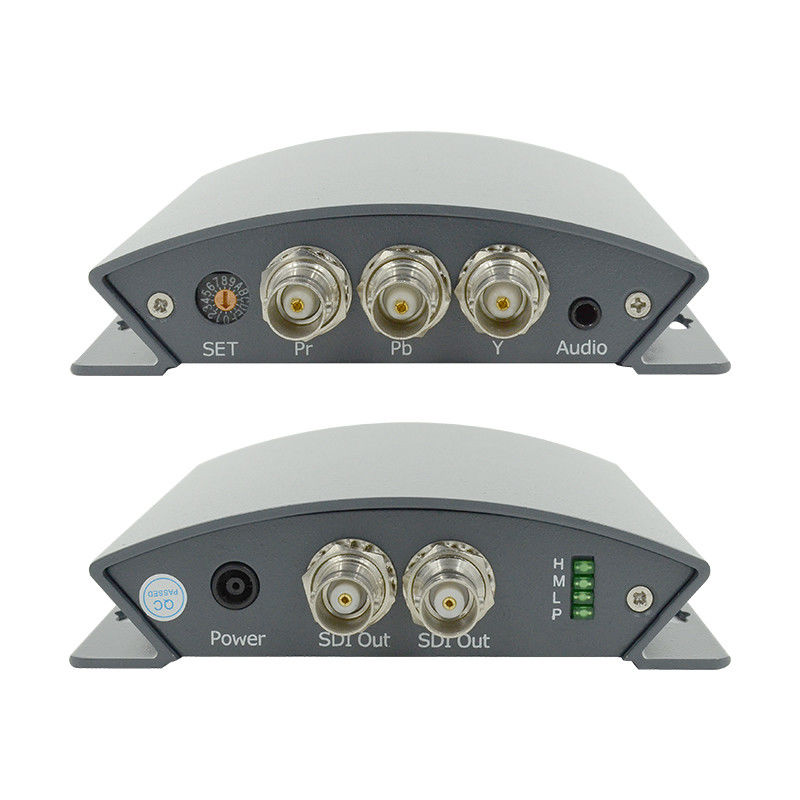

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-PYS01 YPbPr к SDI конвертер с аудио _02.pdf...
