Преобразователь BNC SDI в YPbPr
Введение
LINK-MI LM-PSY01 BNC SDI to YPbPr Converter - это устройство для преобразования сигнала 3G/HD/SD-SDI в сигнал YPbPr, основанное на технологии третьего поколения LINK-MI.Он включает в себя 3G/HD/SD-SDI приемники и YPbPr Encoder, может преобразовывать сигнал 3G/HD/SD-SDI в компонент выхода видео. В то же время, LM-PSY01 BNC SDI to YPbPr Converter также может поддерживать De-embedded аудио от 3G/HD/SD SDI сигнала,выход к аналоговым портам. LM-PSY01 BNC SDI to YPbPr Coverter интегрированная функция преобразования вверх и вниз, с адаптивным входом сигналов SDI. Выходное разрешение может быть изменено свободно.Переход вниз может выбрать Левый / Правый резка или верхний / нижний с чернымОн также может поддерживать полный экран.
Особенности
1На основе технологии третьего поколения LINK-MI
2. Поддерживает 3G/HD/SD SDI сигнал вход
3. Поддерживает выход 3G/HD/SD SDI
4. Поддерживает формат видео 1080p/1080i/720p/480i/576i
5. Поддерживает 1080PSF/ 720P 30/25/24Hz
6. выход SD/HD YPbPr
7. Поддерживает функцию конверсии вверх и вниз
8. Выберите 3 вида режима свободно под понижение конверсии
9. адаптивно SDI входный сигнал
10. Отсоединенное аудио от входного сигнала SDI
11. Поддерживает аналоговый стерео аудио выход
12Можно наряжаться
Спецификация
| Имя |
Преобразователь BNC SDI в YPbPr |
| Модель No. |
LM-PSY01 |
|
SDI вход / выход
|
Сигнал |
3G/HD/SD SDI |
| Коннектор |
BNC (стандарт IEC 169-8) |
| SMPTE |
270 Мбит/с - 2,97 Гбит/с |
| Амплитуда сигнала |
800 мв ± 10% (75 Ω) |
| Импеданс |
75Ω |
|
Аналоговый аудио выход
|
Выходной сигнал |
Аналоговый стерео аудио |
| Импеданс |
16Ω |
| Коннектор |
Ушные трубы |
|
Выпуск YPbPr
|
Выходной сигнал |
Аналоговый сигнал YPbPr |
| Коннектор |
BNC (стандарт IEC 169-8) |
| Амплитуда сигнала |
800 мв ± 10% (75 Ω) |
| Импеданс |
75Ω |
|
Общие параметры
|
Силовое питание |
DC 5-12В |
| Сила |
< 2W |
| Размер ((L*W*H) |
141*102*30 мм |
| Контроль |
Переключатель DIP |
| Чистая масса |
00,3 кг |
| Диапазон рабочей температуры |
0-50°C ((неконденсирующийся) |
| Диапазон температуры хранения |
-20 до 75°C |
| Диапазон рабочей влажности |
20-70% RH |
| Диапазон влажности хранилища |
0-90% RH |
Диаграмма соединения

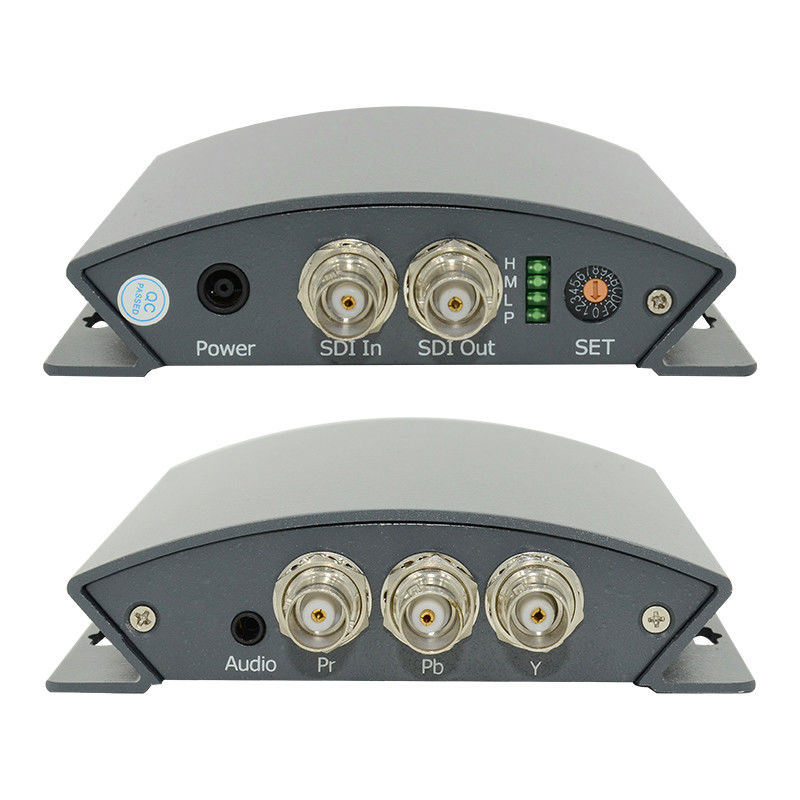

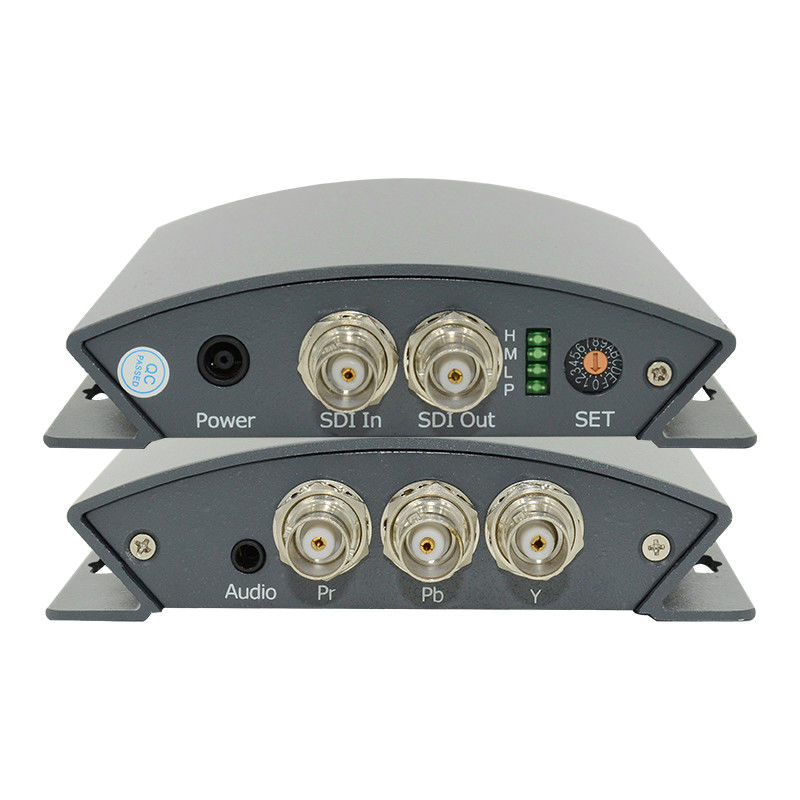

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-PSY01 BNC SDI к преобразователю YPbPr.pdf
