4X2 HDMI Matrix Switch поддержка аудиоэкстракции 4K до 1080P EDID
Введение
LINK-MI LM-MX42S 4x2 HDMI 2.0 Matrix Switcher одновременно маршрутизирует четыре источника HDMI на два дисплея HDMI. Он поддерживает до 4K2K@60Hz YCbCr 4:44 и HDCP 2.2Выход A поддерживает де-встраивание аудио в оптические и аналоговые выходы L / R. Выход B может поддерживать функцию снижения разрешения от 4K до 1080P автоматически, если источник 4K, но телевизор поддерживает только до 1080P.16 различных конфигураций EDID могут соответствовать большинству случаев использованияГибкое управление с помощью кнопок на панели, инфракрасное управление.
Особенности
1Соответствует стандартам HDMI2.0b, HDCP2.2/HDCP1.4.
2До 4K2K@60Hz (4:4:4) на всех портах HDMI.
3. Поддерживает передачу аудио до 7.1 каналов аудио высокой четкости (LPCM, Dolby TrueHD и DTS-HD Master Audio).
4Вывод аудио отсоединения с оптическим и аналоговым L/R выходом.
5Выход B поддерживает 4K на 1080P автоматически.
6. HDR, ARC, умное управление EDID.
7Управление осуществляется через кнопку на панели и инфракрасный.
Спецификация
| Модель No. |
LM-MX42S |
| Технические |
| Соответствие HDMI |
HDMI 2.0 |
| Соответствие требованиям HDCP |
HDCP 2.2 и HDCP 1.4 |
| Разрешение видео |
4K2K@50/60Hz ((YUV4:4(4),4K2K@30Hz.Все HDMI 3D телевизоры
формат
|
| Цветовое пространство |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Глубина цвета |
8-разрядный, 10-разрядный, 12-разрядный |
| Аудиоформаты HDMI |
PCM2.0/5.1/7.1CH, Долби 5.1ДТС5.1, Dolby-TrueHD,
DTS-HD
|
| Оптические аудиоформаты |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| L/R аудиоформаты |
Аналоговый стерео 2CH
|
| Защита ESD |
Модель человеческого тела: ±8 кВ (разряд воздушного разрыва), ±4 кВ (разряд контакта) |
|
Связи
|
| Входные порты |
4×HDMI типа А [19-принтовый женский]
Окно приемника 1×IR
|
| Выходные порты |
2×HDMI типа А [19-принтовый женский]
1×L/R аудио выход [3,5 мм стерео мини-подключение]
1×Оптический аудио выход [S/PDIF]
|
|
Механические
|
| Жилье |
Металлический корпус |
| Цвет |
Черный |
| Размеры |
12.5 мм ((W) × 9.5 мм ((D) × 2.5 мм ((H)
|
| Вес |
363 г |
| Силовое питание |
Ввод: AC100~240V 50/60Hz
Выход: DC5V/1A ((Стандарты США/ЕС, CE/FCC/UL сертифицированные)
|
| Потребление энергии |
3.2W (максимум) |
| Операционная температура |
0°C ~ 40°C / 32°F ~ 104°F |
| Температура хранения |
-20°C ~ 60°C / -4°F ~ 140° |
| Относительная влажность |
20~90% RH (неконденсирующая) |
| Примечание: спецификации могут быть изменены без предварительного уведомления. |
Диаграмма соединения

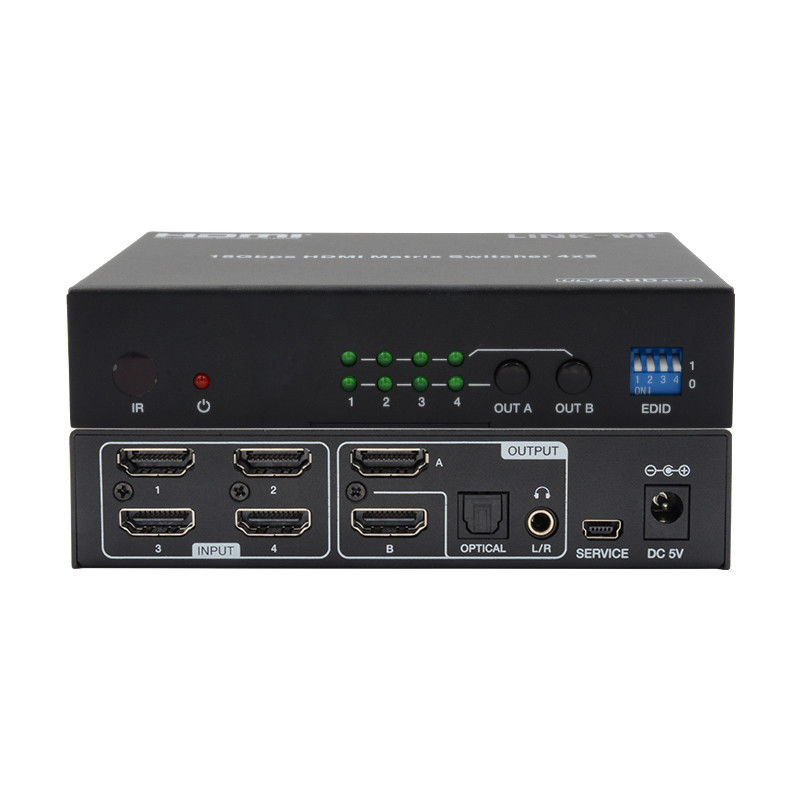

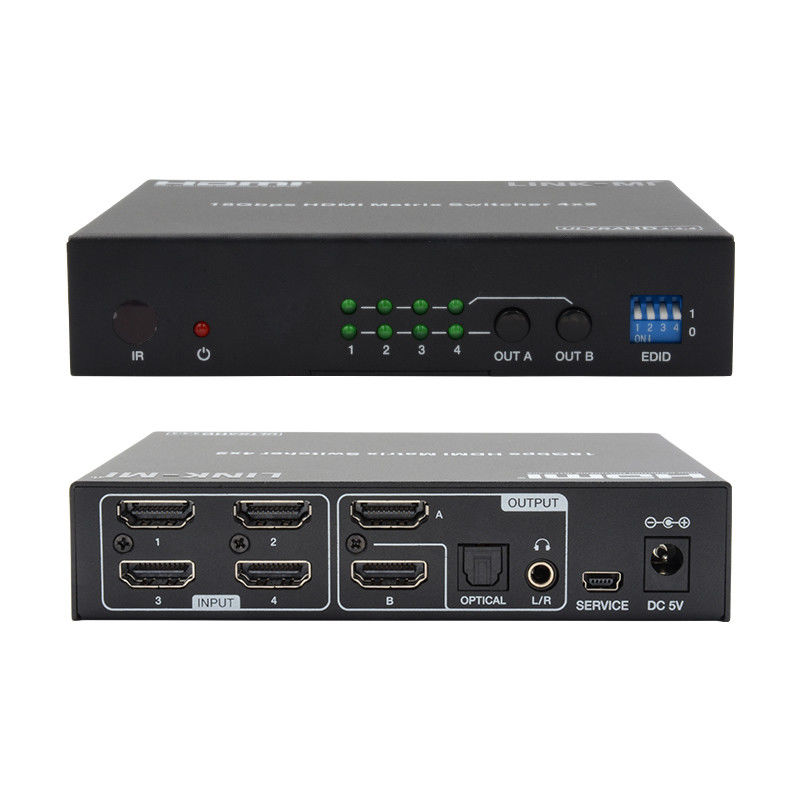

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-MX42S 4x2 HDMI 2.0 матричный коммутатор.pdf
