4X4 HDMI Matrix Switch 4K Video Switcher поддержка Downscaler с аудио ARC
Введение
LINK-MI LM-MX44D Этот высокопроизводительный HDMI Matrix Switcher может переключать любой из этих четырех источников HDMI 2.0 на четыре дисплея HDMI 2.0.Каждый вход и выход поддерживает разрешение до 4K60 444 и HDCP 2.2Выходы могут быть индивидуально масштабированы для 1080p. Для обоих выходов доступен де-встроенный аудио в виде аналогового L / R и коаксиального.
Функция ARC может возвращать аудио устройства отображения только на выход коаксиального порта. Поддерживается расширенное управление EDID. С его пропускной способностью 18 Гбит/с и дополнительными функциями с последними стандартами HDMI.Этот переключатель можно управлять с передней панели, RS-232, IR дистанционное управление или TCP/IP.
Особенности
1HDMI 2.0, HDCP 2.2 / HDCP 1.4 и DVI 1.0 совместимы
2Четыре 18G HDMI 2.0 видео входа поддерживают разрешение до 4K60 444
3Четыре 18G HDMI 2.0 видеовыхода поддерживают разрешение до 4K60 444
4. Четыре выхода могут быть индивидуально масштабированы для 4K→1080p
5. Выход аудио из аналоговых L/R и коаксиальных портов
6. ARC аудио возвращение к коаксиальным портам выхода только
7. Встроенный веб-интерфейс для управления TCP/IP
8. Поддерживается расширенное управление EDID
9Четыре способа управления: передняя панель, RS-232, IR дистанционный и TCP/IP
10Компактный дизайн для легкой и гибкой установки
11Поддержка 3D, HDR
Спецификация
| Модель No. |
LM-MX44D |
| Технические |
| Соответствие HDMI |
HDMI 2.0 |
| Соответствие требованиям HDCP |
HDCP 2.2 и HDCP 1.4 |
| Пропускная способность видео |
18 Гбит/с
|
| Разрешение видео |
4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p, 1080i, 720p, 720i, 480p, 480i
Все форматы HDMI 3D-телевизоров
Все разрешения ПК, включая 1920 x 1200 |
| Масштабирование выхода |
4K до 1080p |
| Поддержка 3D |
Да, да. |
| Цветовое пространство |
RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0 |
| Глубина цвета |
8-битный, 10-битный, 12-битный [1080P, 4K30Hz, 4K60Hz (YCbCr 4:2:0)]
8-битный [4K60Hz (YCbCr 4:4:4)] |
| Аудиоформаты HDMI |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,
DTS, DTS-EX, DTS-96/24, DTS высокого разрешения, DTS-HD Master Audio, DSD |
| Коаксиальные аудиоформаты |
ПКМ2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| L/R аудиоформаты |
PCM2.0CH |
| Поддержка HDR |
HDR10, HDR10+. Долби Видение, HLG.
|
| Защита ESD |
Модель человеческого тела: ±8 кВ (разряд воздушного разрыва),
± 4 кВ (контактный разряд) |
| Связи |
| Входные порты |
4x HDMI Type A [19-принтовый женский] |
| Выходные порты |
4x HDMI Type A [19-принтовый женский]
4x L/R аудио выход [3,5 мм стерео мини-подключение]
4x COAX аудио выход [RCA] |
| Порты управления |
1x TCP/IP [RJ45]
1x RS-232[3-конецкий финиксный разъем]
1x IR EXT [3,5 мм стерео-мини-подключатель] |
|
Механические
|
| Жилье |
Металлический корпус
|
| Цвет |
Черный
|
| Размеры |
220 мм (В) × 105 мм (Д) × 44 мм (В)
|
| Вес |
792 г
|
| Силовое питание |
Ввод: AC100~240V 50/60Hz
Выход: DC12V/2.5A (сцепление блокировки)
|
| Потребление энергии |
10 Вт (максимум), 1,56 Вт (в режиме ожидания)
|
| Операционная температура |
0°C ~ 40°C / 32°F ~ 104°F
|
| Температура хранения |
-20°C ~ 60°C / -4°F ~ 140°F
|
| Относительная влажность |
20~90% RH (неконденсирующая)
|
| Разрешение / длина кабеля |
HDMI В / ОТ
4К60 - футы / метр: 10 футов / 3 м
4К30 - футы / метр: 30 футов / 10 метров
1080P60 - футы / метр: 42ft / 15M
|
|
Рекомендуется использовать кабель HDMI высокой скорости.
|
Диаграмма соединения

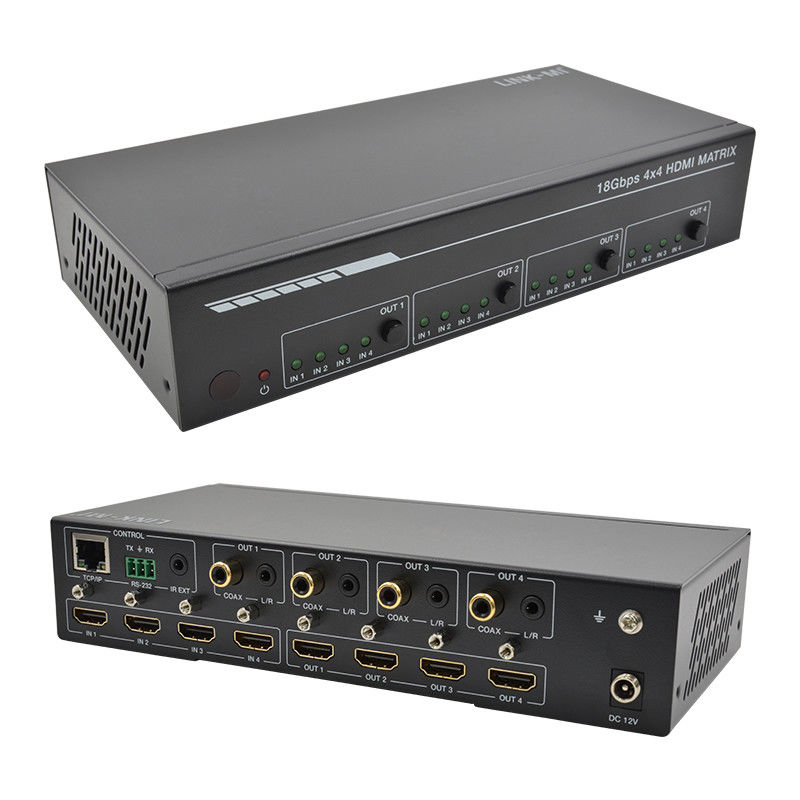

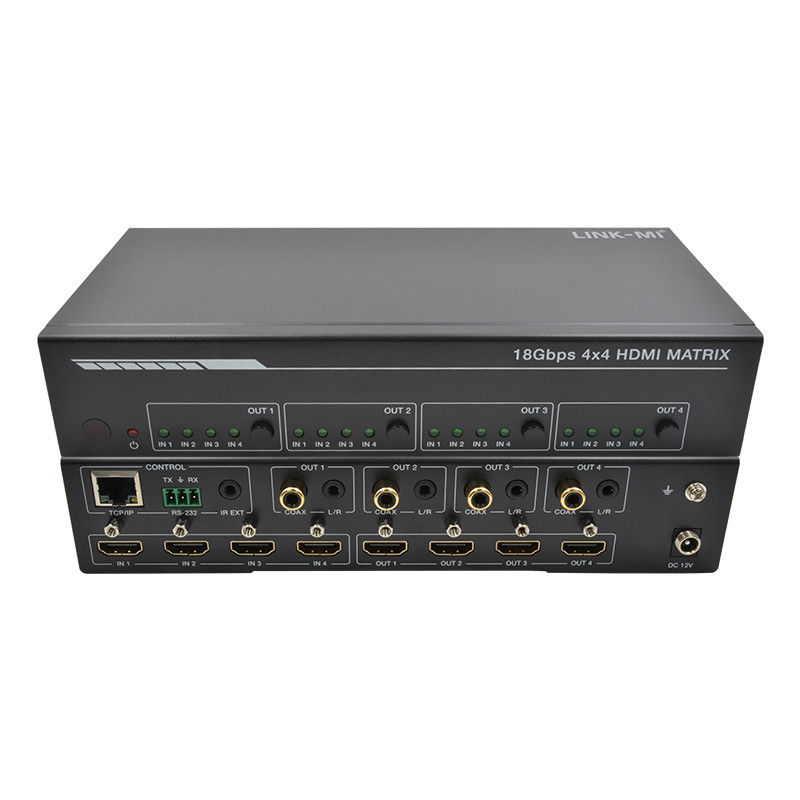

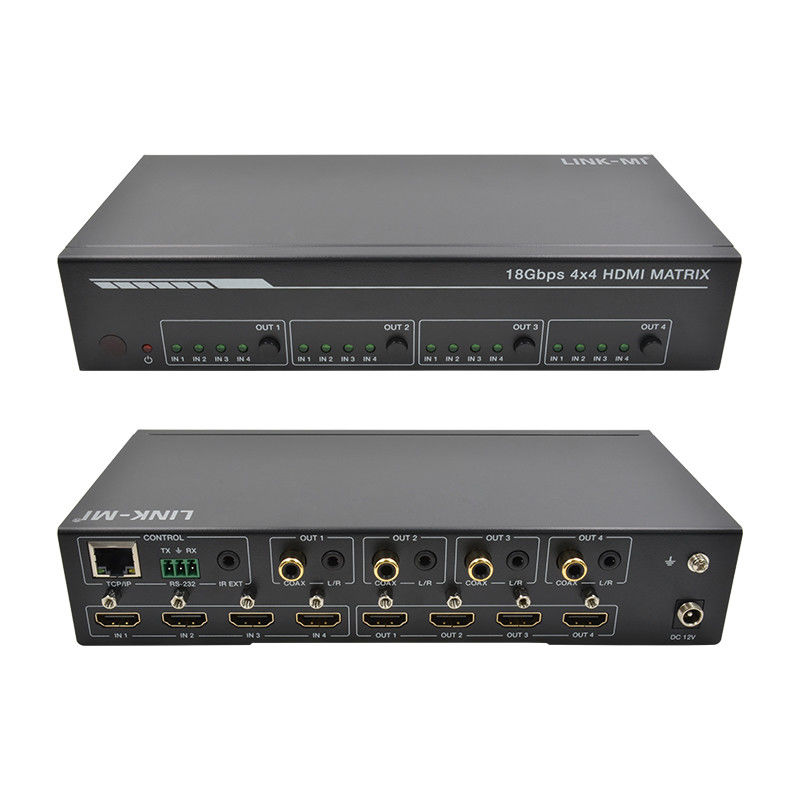

Описание панели
