4x1 HDMI Multi-Viewer PIP POP с IR дистанционным управлением RS232
Введение

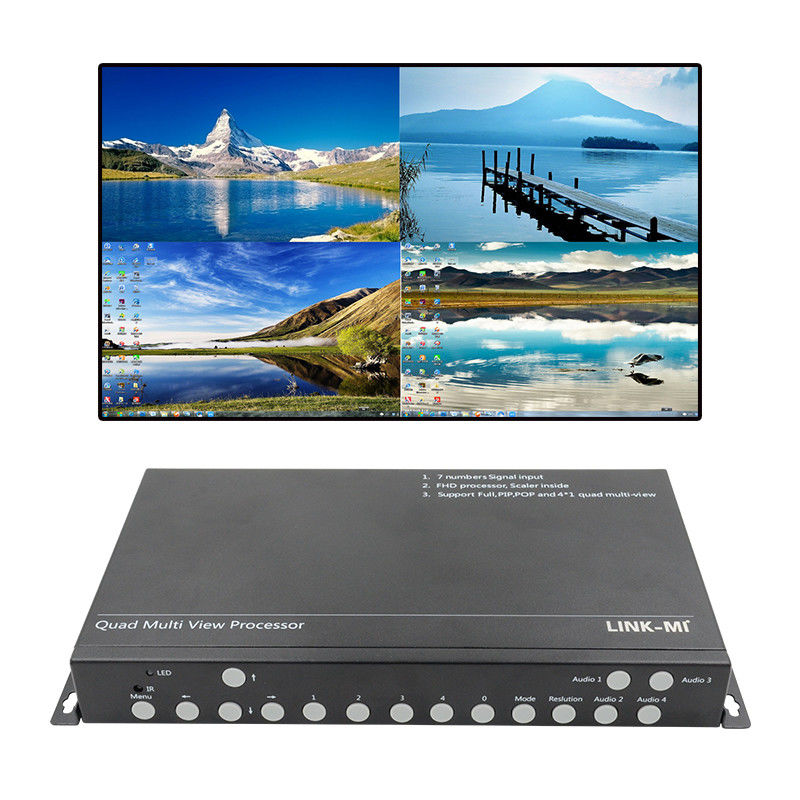

LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer - это высокопроизводительный,его основная функция заключается в том, чтобы сделать четыре HD или аналоговых сигналов отображаются одновременно на дисплее сверхвысокой четкости в режиме quad, и содержат функции PIP, POP. Этот тип HD Quad видео мультивьюера поддерживает 1-канальный вход VGA, 2-пути DP, 4-пути HDMI. Максимальный входный сигнал DP поддерживает 1920x1080@60Hz,высочайший входный сигнал HDMI может поддерживать 1920x1080@60Hz, и максимальное разрешение выхода до 1920x1080@60Hz; поддержка выхода 1 HDMI сигнала, разрешение выхода и частота обновления до 1920x1080@60Hz.
LM-TS71 4x1 HD Quad Video Multiviewer в настоящее время использует относительно большое количество стандартных продуктов на рынке,Эти продукты используются в основном в тех случаях, когда необходимо использовать одно устройство дисплея для одновременного отображения нескольких сигналов HD на рабочем месте, например, для видеоконференций., преподавание, выставки... и т.д.
Особенности
1. Поддержка одного устройства отображения, одновременно отображающего 4 сигнала высокой четкости, или переключения определенного сигнала на полноэкранный дисплей.
2Поддержка 1-канального ВГА, 2-управленного DP, 4-управленного HDMI (включая 3-управленный совместимый мобильный сигнал).
3. Поддержка 1 HDMI выхода, выходное разрешение до 1920x1080@60Hz.
4Все входные сигналы содержат аудио, поддержку аудио и видео синхронного переключения и четыре аудио независимых переключения под квартирным.
5Поддержка фиксированного положения изображения POP, функции PIP.
6Поддержка управления кнопками шасси, IR дистанционное управление, RS-232 серийный порт и центральное управление.
Спецификация
| Имя |
Спецификация |
| Ввод сигнала |
| Порт ввода |
1-канальный VGA, 2-управляемый DP, 4-управляемый HDMI, 4-управляемый USB, 1 левый и правый канал аудио |
| Резолюция |
DP поддерживает максимальное разрешение 1920×1080 @ 60HZ, совместимое с прошлой версией;
HDMI поддерживает максимальное разрешение 1920×1080 @ 60HZ, совместимое вниз
|
| аудио |
Входный аудио поддерживает 3,5 мм аудио интерфейс для VGA |
| Глубина цвета |
24 бита, 1677 десять тысяч |
| POP, PIP режим |
Фиксированная модель |
| выходной |
| интерфейс |
1 канал HDMI 1.4 выходные подключенные дисплейные устройства, поддерживающие аудио- и видеосинхронизацию выхода;
3,5 мм аудио левый и правый канал стерео, для подключения стерео
|
| Резолюция |
1920×1080 @ 60HZ, 1280×720 @ 60HZ необязательно |
| Глубина цвета |
24 бита, 1677 десять тысяч |
| Режим управления |
RS232, IR, ключ от чемодана |
| Программное обеспечение управления |
Недоступно |
| напряжение |
DC: 12 В |
| Размер |
278 мм ((L) × 36 мм ((H) × 166 мм ((W) |
| вес |
1.2 кг |
| Сила |
Максимально 15 Вт |
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

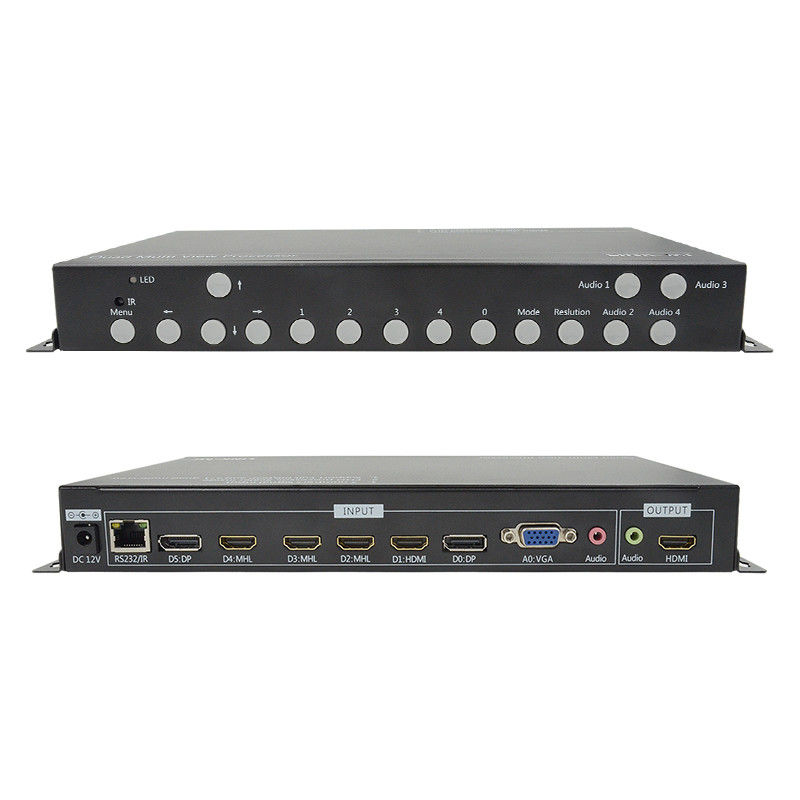

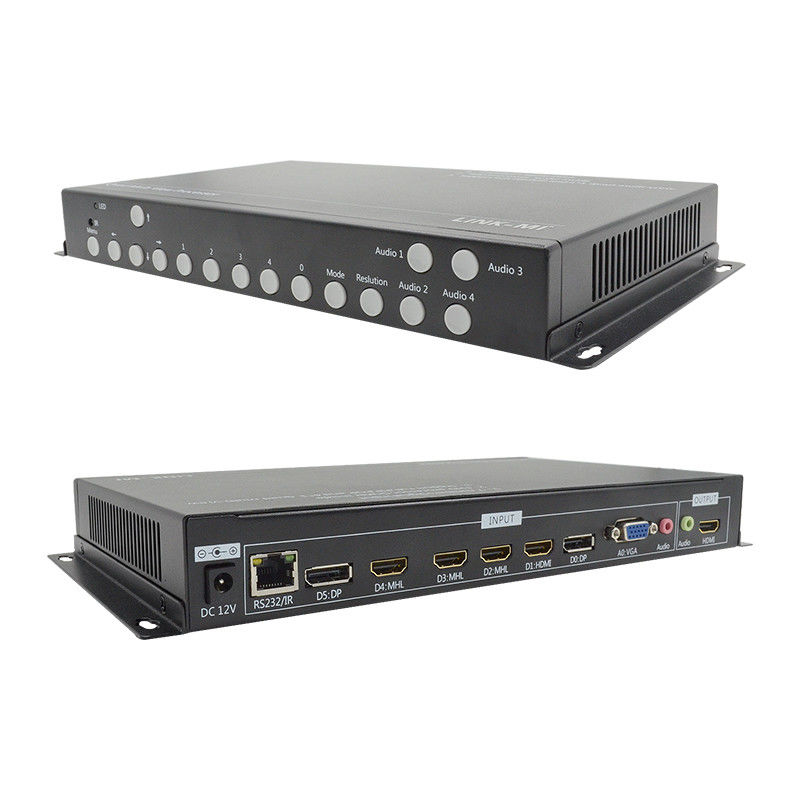

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-TS71 4x1 HD видео мультиплексер.pdf
