4K видео матрица 8X8 HDMI матрица коммутатор системы поддержка RS232 TCP/IP дистанционное управление
Введение

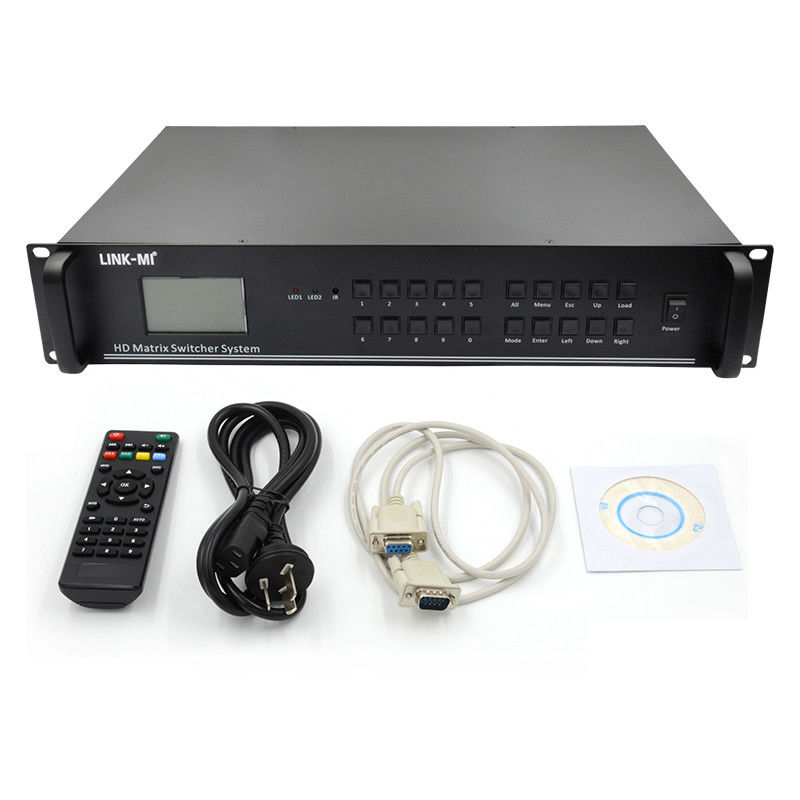

LINK-MI LM-MX88H 4K 8x8 Matrix Switcher - это высокопроизводительное профессиональное устройство переключения видеосигнала для перекрестного переключения нескольких входов и выходов видеосигнала.Он использует передовой высокопроизводительный чип обработки изображений для минимизации ослабления передачи сигнала, изображение и звуковой сигнал могут быть высокой точности выхода.
Матрица используется в основном в области радиовещания и телевидения, конференц-залов мультимедиа, технологии больших экранов, телевизионного обучения,командно-контрольные центры и другие мероприятия. Этот продукт поддерживает ключи шасси, инфракрасное дистанционное управление, серийный порт RS-232, TCP/IP (нестандартный) и открытый код управления для центрального управления.
Особенности
1Интегрированная конструкция, стандартный вход 8 HDMI и выход 8 HDMI, совместимый с HDMI, формат сигнала DVI, поддержка версии HDCP1.4;
2. Поддержка самого высокого разрешения: 3840x2160P@30Hz;
3. Поддерживает прозрачную функцию передачи EDID, а также устанавливает фиксированную идентификационную информацию EDID;
4Пропускная способность интерфейса 3,4 Гбит / с (общая пропускная способность 10,2 Гбит / с);
5. Поддержка Blu-ray DVD или других устройств, требующих расшифровки HDCP;
6. С функцией памяти отключения питания и функцией защиты поля отключения питания;
7. Многочисленные способы управления: стандартная кнопка шасси, инфракрасный пульт дистанционного управления, серийный порт RS-232, центральное управление, опциональное управление TCP-IP;
8. источник питания: 100 ~ 240В переменного тока, 50/60Гц.
Спецификация
| Модель No. |
LM-MX88H |
|
Ввод видео
|
|
Ввод
|
HDMI 1.4, HDCP1.4
|
|
Коннектор ввода
|
HDMI 1.4
|
|
Сопротивление ввода
|
50Ω
|
|
Выход видео
|
|
Выпуск
|
HDMI, DVI, VGA
|
|
Выходной разъем
|
HDMI 1.4
|
|
Импеданс выхода
|
50Ω
|
|
Видеосигнал
|
|
Прибыль
|
0 Db
|
|
Видеосигнал
|
HDMI, DVI, VGA
|
|
Максимальное разрешение поддержки
|
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ,совместима с обратной стороной
|
|
Управление EDID
|
Поддержка прозрачной функции передачи EDID и функции связывания EDID
|
|
Управление HDCP
|
Поддерживает стандарт HDCP 1.4 защиты цифрового контента с высокой пропускной способностью.
|
|
Аудиосигнал
|
|
Цифровой аудио
|
Поддержка передачи аудио HDMI
|
|
Управляющая секция
|
|
Порт серийного управления
|
9-прикольный женский разъем RS-232.
|
|
Инфракрасный пульт дистанционного управления
|
Дифолтный инфракрасный пульт дистанционного управления
|
|
Управление передней панелью
|
Кнопка
|
|
Протокол
|
TCP/IP с помощью управления PTNET (программируемая панель)
|
|
Обычные
|
|
Электрическое питание
|
100VAC ~ 240VAC, 50/60Hz
|
|
Температура
|
-20 ~ +70°C
|
|
Влажность
|
10% ~ 90%
|
|
Потребление энергии
|
40 Вт
|
|
Размер шасси
|
483x309x133 мм (LxWxH)
|
|
Масса продукта
|
60,75 кг
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

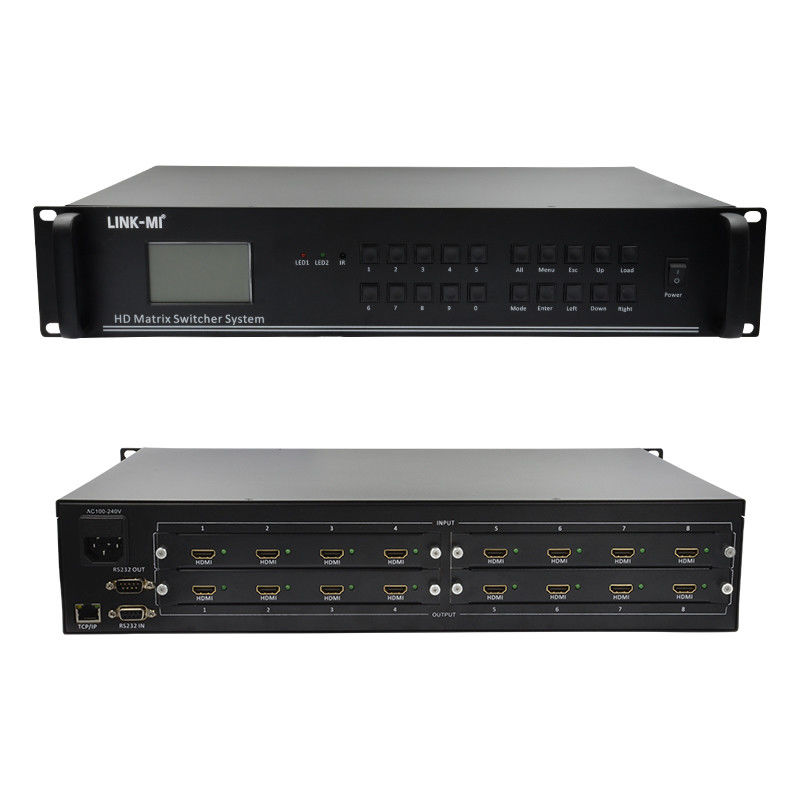

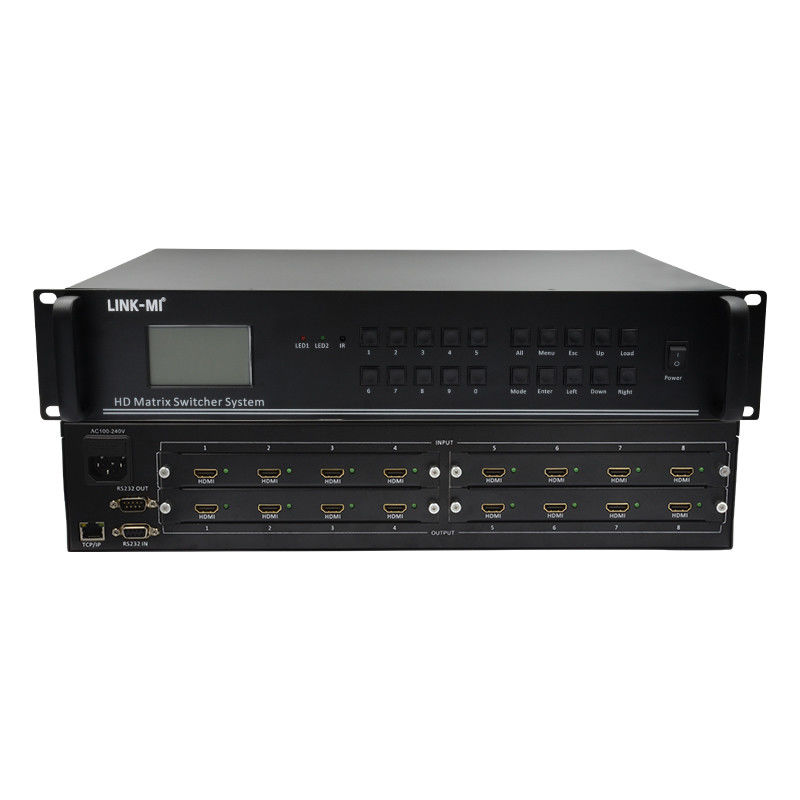

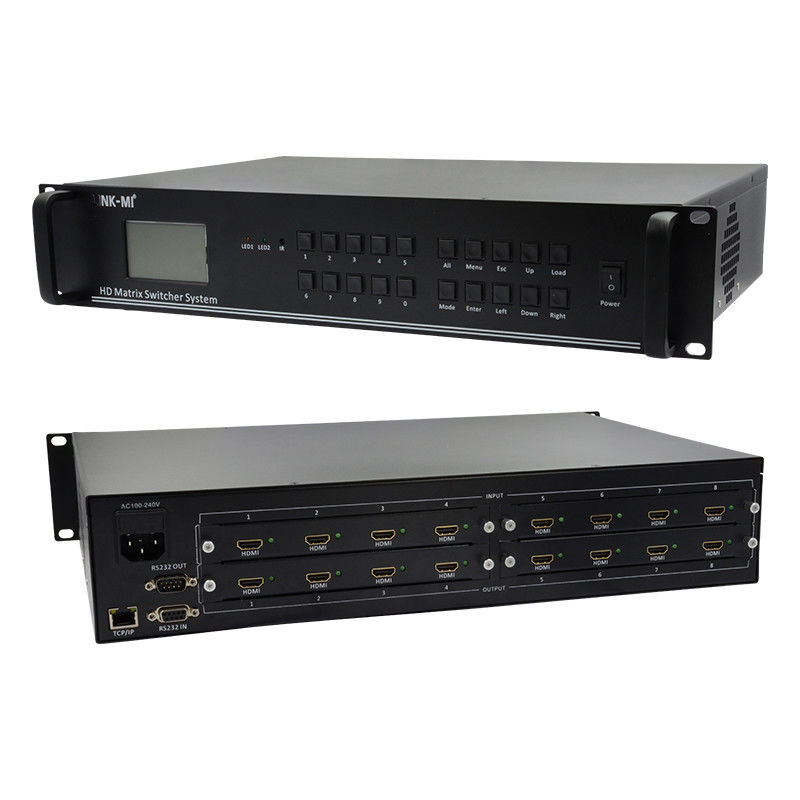

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-MX88H 8x8 Гибридная матричная коммутаторная система.pdf
