Преобразователь AHD в HDMI, с выходом AHD 1xlooping
Введение
LINK-MI LM-AHD01 в HDMI - это профессиональный преобразователь, использующий промышленный дизайн обработки конверсии SCALER, преобразующий сигнал AHD вдоль выхода сигнала HDMI,Сигнал AHD усиливается до конца одновременно.. Сделайте ваше оборудование HDMI HD совместимой AHD системы. AHD сигнал автоматическая идентификация совместимая AHD - 720 p, AHD - 960 HD сигнал,такие как HDMI выход может быть зафиксирован в пять видов наиболее широко используемых форматов: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 и 1080 p60. Промышленный дизайн источника питания поддерживает 5 V ~ 24 V, более длительный срок службы.
Особенности
1. Поддерживает аналоговый высококачественный вход AHD
2. Поддержка высококачественного цифрового сигнала HDMI ((1080P@60Hz)
3Поддержите адаптер питания 5-24В DC
4Поддержка интеграции AHD приемника, интеграции HDMI модулятора
5. Поддержка HDMI Выход формата с фиксированным разрешением
6. Поддержка HDMI версии 1.3 для совместимости вниз
7Поддерживает выход видео, без потери сигнала, частичный экран и колебание экрана.
8Продукты специализируются на радио и телевидении и нелинейной системе редактирования; Установка проста ((Без установки программного обеспечения и драйверов).
9. Рассмотрение теплопроводности конструкции, 7 дней х 24 часа онлайн требований к эксплуатации
Спецификация
| Модель No |
LM-AHD01 |
| Положение |
Дистрибьютор AHD на HDMI+AHD |
| Вес |
0.195 кг |
| Размер |
135 x 110 x 26 мм (5,31 ′′ x 4,33 ′′ x 1,02 ′′) |
| Материал |
Сплав алюминия |
| Точки продажи |
Чистый аппаратный дизайн, масштабировщик, интеллектуальная идентификация и расширение AHD |
| Интерфейс ввода |
1 x AHD (BNC) |
| Формат AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Сила сигнала |
0.8Vp-p |
| Импеданс |
75Ω |
| Тип сцепления |
Кондиционер |
| Рекомендуемое максимальное расстояние |
500 метров. |
| Стандарт кабеля |
SYV75-3 /5 /7 |
| Интерфейс вывода |
1 x HDMI (Type A) 1 x AHD (BNC) |
| Формат HDMI |
HDMI 1.3a ((1.3/1.2/1.1) |
| Разрешение HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Пропускная способность интерфейса |
2.25 Гбит/с, полностью цифровое (всего 6,75 Гбит/с, каждый цвет 2,25 Гбит/с) |
| Движение часов |
< 0,15 Tbit |
| Время подъема |
< 0,3 Tbit ((20% - 80%) |
| Время осени |
< 0,3 Tbit ((20% - 80%) |
| Тип сигнала |
Цифровой сигнал T.M.D.S DVI-D/HDMI в спецификации DVI1.0/HDMI1.3a |
| Сила сигнала |
T.M.D.S. 3,3 Вт |
| Минимальный/максимальный уровень |
T.M.D.S. 2,9 В/3,3 В
|
| Импеданс |
50Ω |
| Максимальная ошибка смещения постоянного тока |
± 15 мВ |
| Рекомендуемое максимальное расстояние |
10 метров. |
| Интерфейс питания |
1 х DC_2,1 мм. |
| Переменный ток ((AC) |
110 ~ 220 В 50/60 Гц. |
| Постоянный ток (DC) |
DC5 ~ 24V ± 500mA |
| Электрическое питание |
Соответствующие UL-насосы, BS-насосы, VDE-насосы |
| Максимальное рассеивание мощности |
Максимально 5 Вт |
| Защита от ESD |
1а Контактный разряд уровень 3.
1b Выпуск воздуха уровень 3.
Исполнительный стандарт:IEC61000-4-2.
|
| Среднее время между неудачами (MTBF) |
30 000 часов. |
| Температура |
Хранение, температура использования -25~80°C |
| Влажность: Хранение |
Влажность использования: 0~95% |
| Размер подарочной коробки |
220 x 162 x 60 мм (8,66 x 6,38 x 2,36) |
| Чистая масса |
0.385 кг |
| Валовая масса |
0.400 кг |
| Размер коробки |
520 x 455 x 315 мм (20,47 ′′ x 17,91 ′′ x 12,40 ′′) |
| Чистая масса |
11.550 кг ((30 штук) |
| Валовая масса |
12.000 кг |
Диаграмма соединения

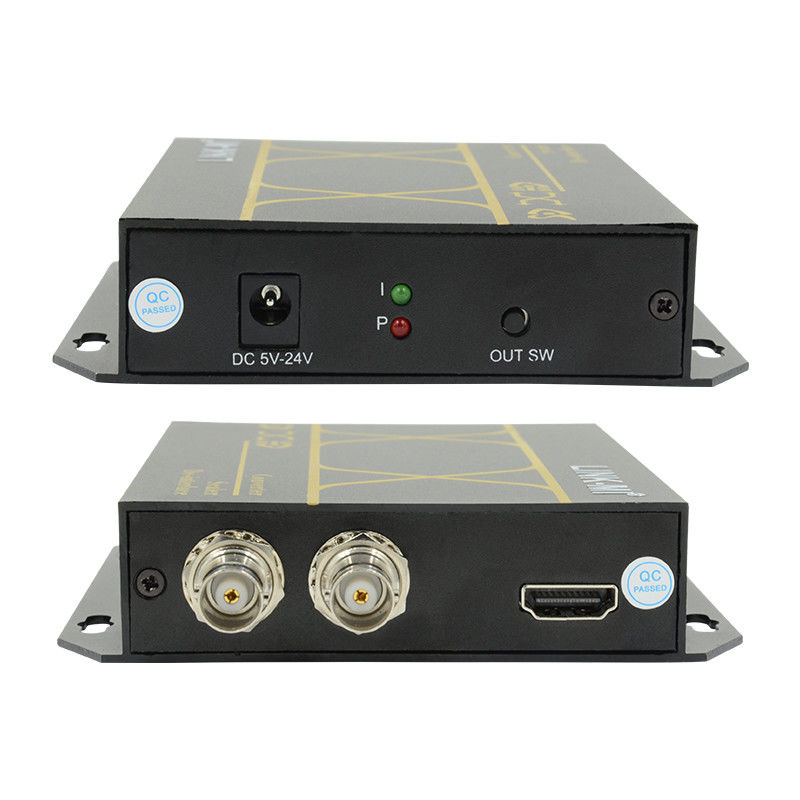

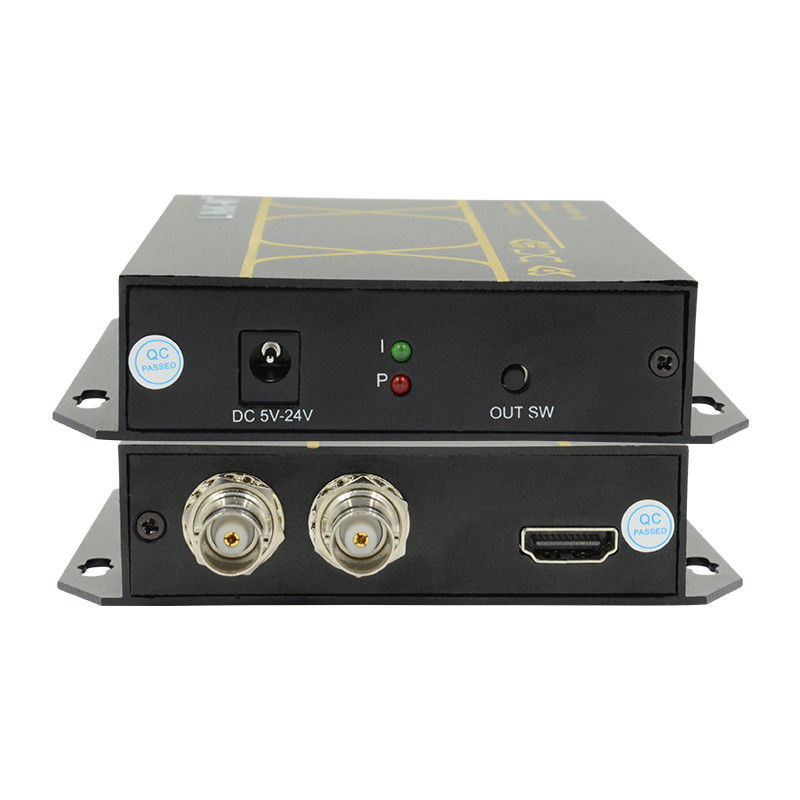

Описание панели
