1X4 HDMI видеостенный контроллер Поддержка входа USB-C, аудио, RS232
Введение

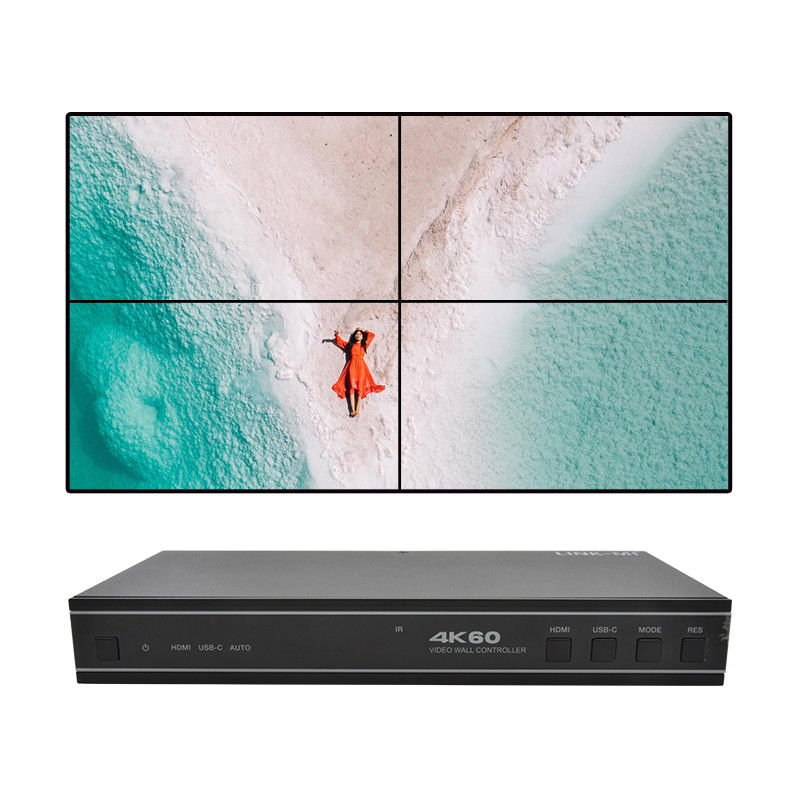

LINK-MI LM-TV04M18Gbps 1x4 Video Wall Controller предназначен для реального захвата, преобразования AD, маршрутизации и распределения всех форматных сигналов на видеостену (LCD дисплеи),при сохранении истинной передачи цифрового сигнала. Он имеет HDMI и USB-C вход с разрешением до 4K@604:4:4, и 4 выхода HDMI. Он поддерживает несколько режимов видеостены для настройки видеовыхода. Кроме того, также поддерживаются оптический аудио и L / R аналоговый аудио вывод.
Особенности
1HDMI 2.0, HDCP 2.2 и DP1.2a
2. Поддерживает HDMI вход и USB-C вход, а разрешение до 4K@60Hz 4:4:4
3. Поддержка оптического аудио и L / R аналогового аудио выхода
4Поддержка 8 режимов скрещивания стен видео: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5Поддержка образа 180° вращения, удобный для установки потолка
6. Поддержка регулировки рамки для края сцепления
7. Усовершенствованное управление EDID
8Управление с помощью кнопок передней панели, IR дистанционного управления и команд RS-232.
9Простой подключение и игра, не требуется установка привода и установки
Спецификация
| Модель No. |
LINK-MI LM-TV04C |
| Технические |
| Соответствие HDMI |
HDMI 2.0b |
| Соответствие требованиям HDCP |
HDCP 2.2 |
| Пропускная способность видео |
18 Гбит / с |
| Разрешение видео |
Ввод: до 4K@60Hz 4:4:4
Выход: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Цветовое пространство |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Глубина цвета |
8/10/12 бит |
| Уровень IR |
5Вп-п |
| Частота IR |
Частота IR |
| Аудиоформаты |
HDMI В/В: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Аудиозадержка |
Нет задержки |
| Задержка видео |
Нет задержки |
| Защита ESD |
Модель человеческого тела ± 8 кВ (разряд в воздушном пространстве) &
± 4 кВ (контактный разряд) |
| Соединение |
| Входные порты |
1 × Ввод HDMI [Тип А, 19-принтовый женский]
1 × Ввод USB-C [Тип C, 24-принтовая женщина] |
| Выходные порты |
4 × HDMI OUTPUT [Тип А, 19-принтовая женщина]
1 × ОПТИЧЕСКИЙ ОДИО-ВЫВОД [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Порты управления |
1 × RS-232 [3pin-3.81mm финикс соединитель]
1 × IR EXT [3,5 мм, стерео-мини-подключатель] |
| Механические |
| Режимы скрещивания |
2х2, 1х4, 1х3, 1х2, 2х1, 3х1, 4х1 |
| Другие функции |
Подзаголовок, увеличение и вырезание, каскад, вращение, вычеркивание границ... |
| Прочие |
| Жилье |
Металлический корпус |
| Цвет |
Черный |
| Размеры |
220 мм [W] × 100 мм [D] × 30 мм [H] |
| Вес |
590 г |
| Силовое питание |
Вход: AC 100-240V 50/60Hz, выход: DC 12V/1A
(Стандарт США/ЕС, сертифицированный CE/FCC/UL) |
| Потребление энергии |
5.5 Вт (максимум) |
| Операционная температура |
32 - 104°F / 0 - 40°C |
| Температура хранения |
-4 - 140°F / -20 - 60°C |
| Относительная влажность |
20 - 90% RH (без конденсации) |
Диаграмма соединения

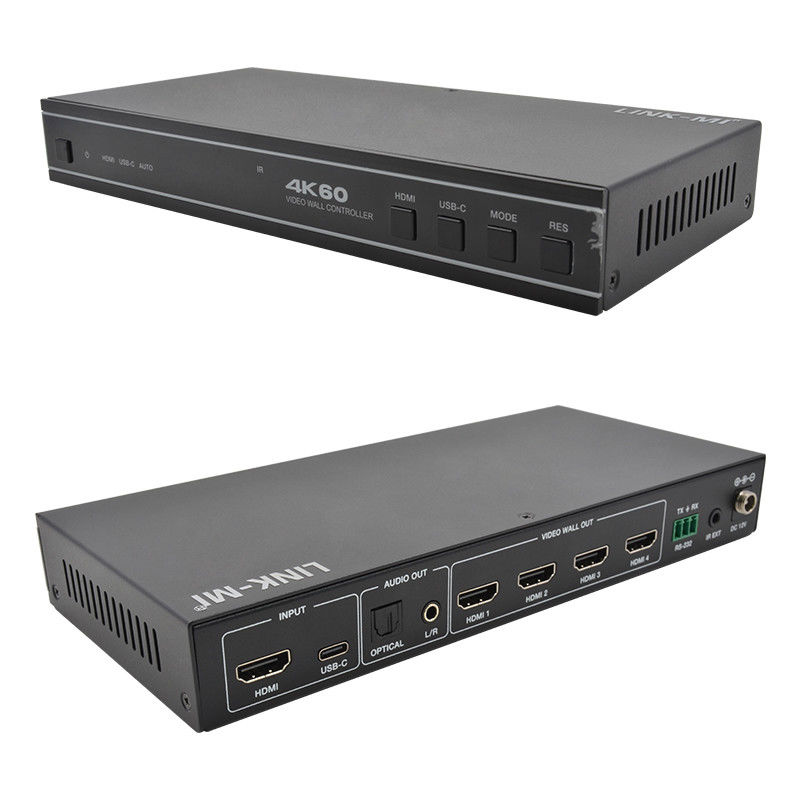

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша превосходная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
