Место происхождения:
Китай
Фирменное наименование:
LINK-MI
Номер модели:
LM-SF01
Свяжитесь с нами
3G/HD-SDI Волоконно-оптический передатчик приемник 20 км SDI расширитель через волокно с аудио RS485
Введение

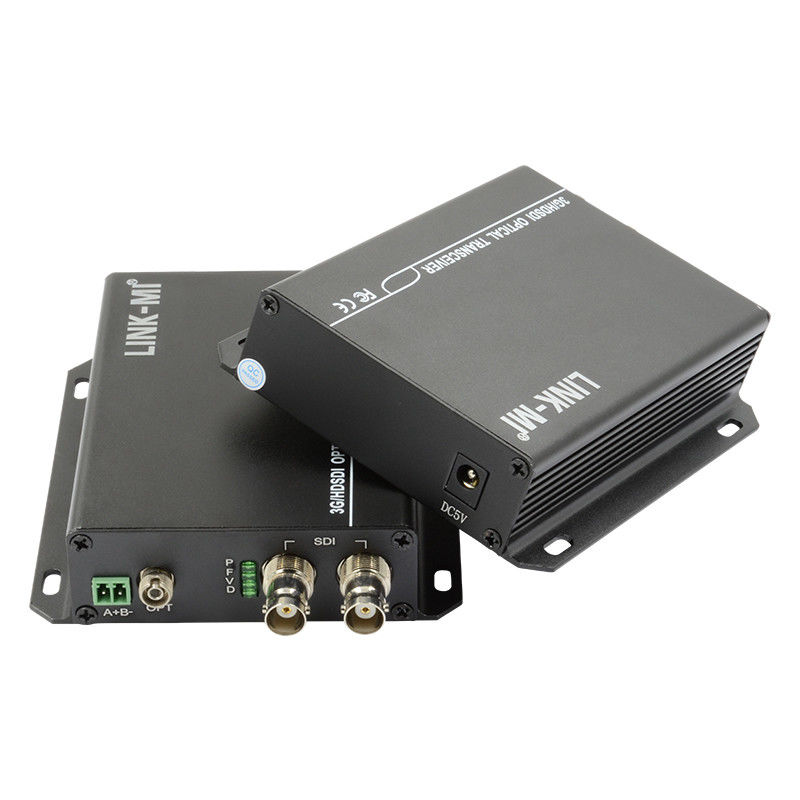

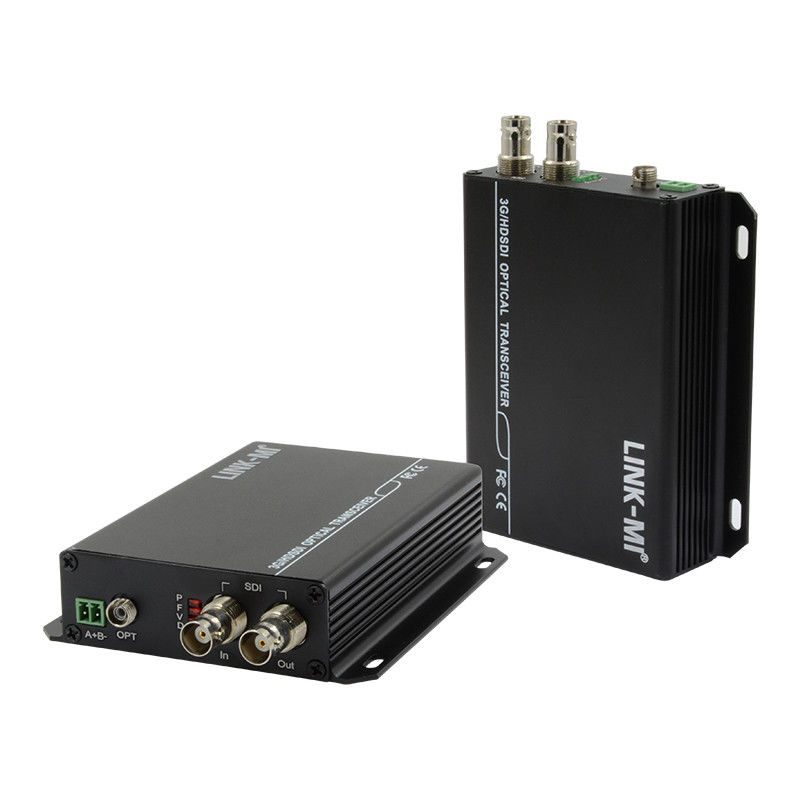

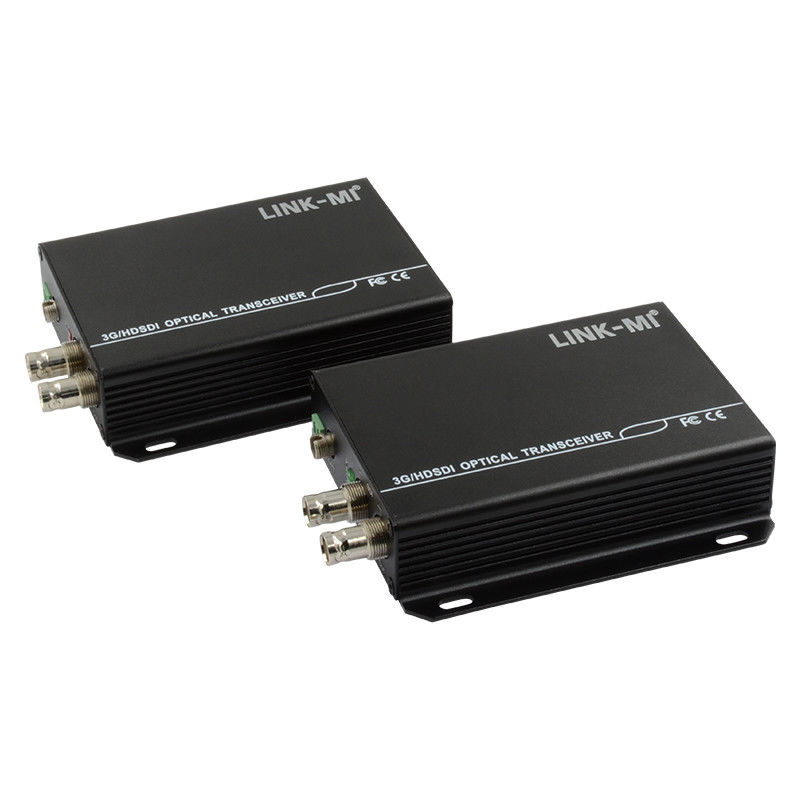

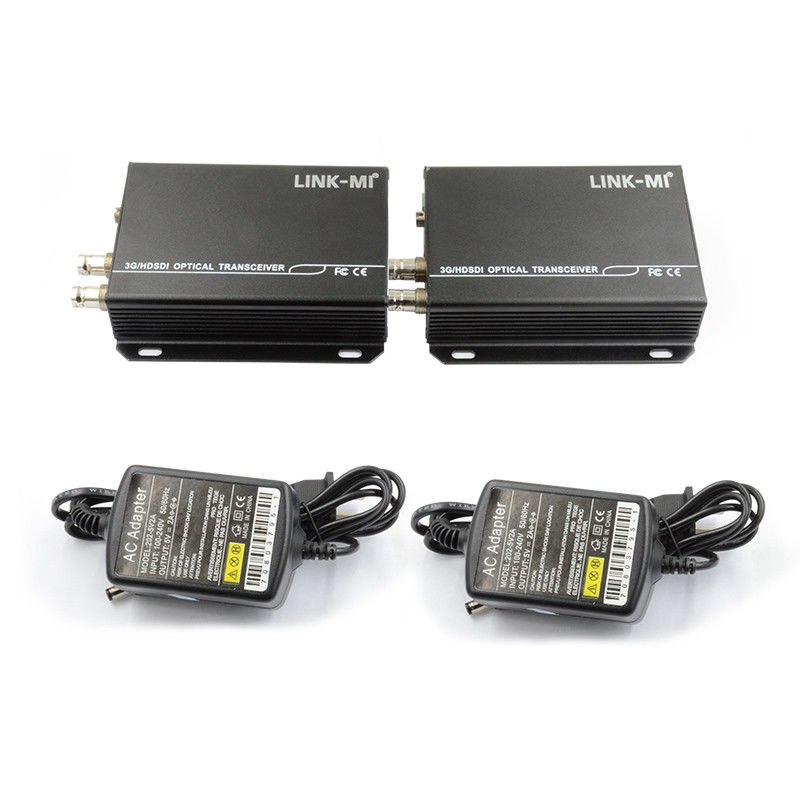

LINK-MI LM-SF01 представляет собой расширитель SDI 20 км по волоконному проводу, который поставляется с выходом петли. Он поддерживает 3G / HD SDI. 1ch однонаправленное HD-SDI видео с встроенным аудио по одному волокну.Он поддерживает опциональные порты LC/FC и модули волокнаRS485.
Особенность
1. 1ch однонаправленное HD-SDI видео с встроенным аудио через одно волокно
2Диапазон от 19,4 Мбит/с до 1,485 Гбит/с
3. SMPTE 292M (1.485Gb/s) восстановление часов
4. Поддерживает все стандарты SMPTE 295M,143Mb/s-360Mb/s
5Поддержка SMPTE 305M (SDI),SMPTE 310M (19.4Mb/s),SMPTE 344M (540Mb/s),M2S и
Стандарт DVB-ASI (270Mb/s)
6Выходная длина волны 1310nm,1550nm и 16 типов CWDM (ITU-T G.694.2 соответствие)
7. 150M автоматическое кабельное выравнивание, все 1,485Gb/s скорость ниже (Belden 1694A)
8Система управления оптической сетью
9. индикаторы состояния светодиодов отслеживают критические параметры
10Система оптической сети
11Поддержка горячего обмена
12Поддержка самостоятельная, 1U и 4U
Спецификация
Модель No. | LM-SF01 |
Серийный TV BNC вход | |
Стандарт телевизионного сигнала |
SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI
DVB-SSI и другие телекоммуникационные/датком скорости (19,4 Мбит/с -
1.485 Гбит/с)
|
Канал ввода | 1 (1-ch зацепка) |
Потеря отражения | >15DB |
Равновесие | 0-150 м @ 1,485 Гб/с |
Коннектор | 75Ω BNC |
Оптический выход | |
Канал | 1 |
Тип | Одномодный/волокнистый (необязательно многомодный) |
Длина волны | 1310nm /1550nm |
Потеря отражения | > 15 дБ |
Джиттер | < 0, 2 IU |
Коннектор | LC/FC (необязательно) |
Выход серийного ТВ BNC (EO/OE) | |
Выходной канал | 1 |
Уровень сигнала | 800 мВ номинально |
Время подъема/падения | 200P номинальные |
Превышение | Амплитуда < 10% |
Потеря отражения | > 15 дБ |
Джиттер | < 0, 2 IU |
Коннектор | 75Ω BNC |
Показатель мощности и окружающей среды | |
Рабочая температура | 0 + 50 |
Давление | 1A@12VDC |
Сила | 12 Вт |
EMI/RFI | Часть 15 FCC, класс А, стандарт ЕС по ЭМК |
Среднее время без проблем | >100000 часов |
Размер | 10 см*13,5 см*2,8 см |
Примечание:Спецификации могут быть изменены без предварительного уведомления. |

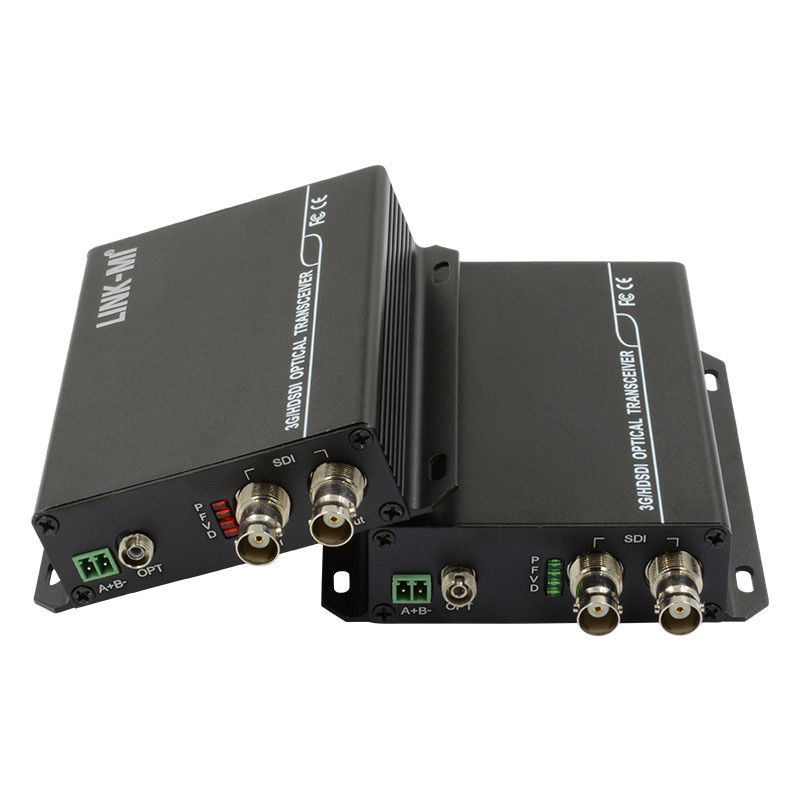

Описание панели
