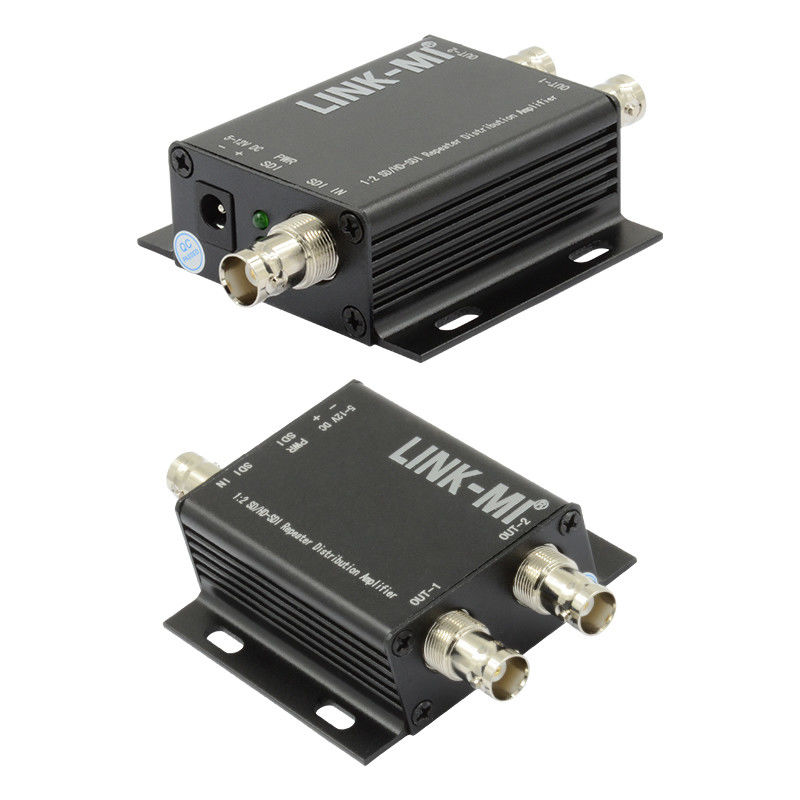

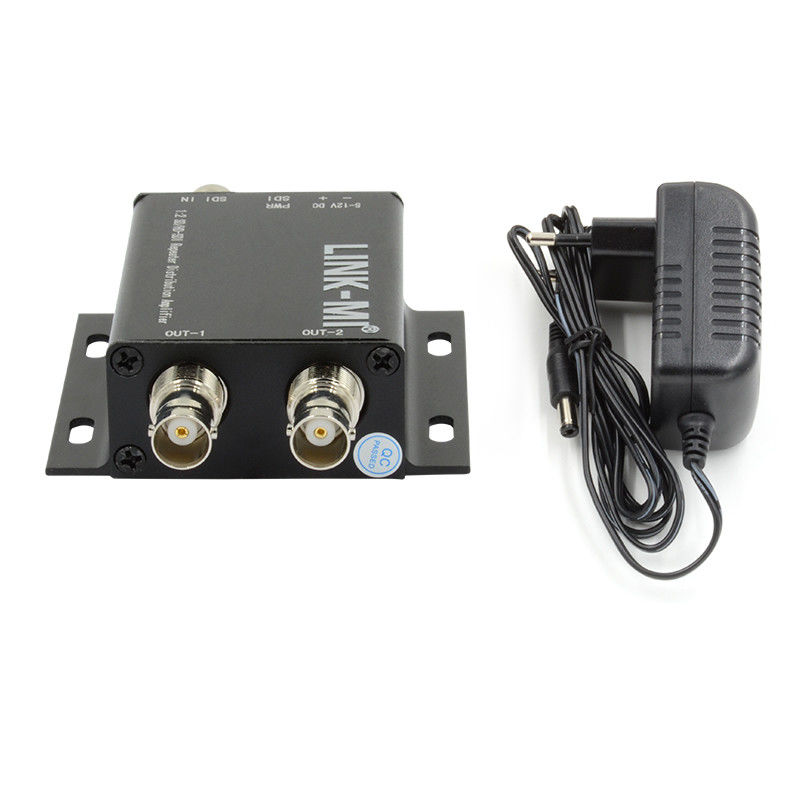

1X2 SDI Splitter Video Repeater 1 до 2 расширителя
Введение
LINK-MI LM-SS12 SD/HD-SDI/3G-SDI 1:2 Repeater& Distribution Amplifier - это 1 к 2 повторяющий и распределяющий усилитель с функцией Re-clocking.Затем он пересылает два выхода SDI для многократного просмотра в режиме реального времени. It is a reliable video device splitting a SDI or HD-SDI video source to two 3G-SDI or HDSDI or SD-SDI display at the same time and takes one input then re-clocks and equalizes the signal and distributes it to two identical outputs.
Особенности
1. SDI стандарт:3G-SDI, HD-SDI, SD-SDI
2Скорость передачи данных: 270 Мбит/с/1,485 Гбит/с/2,97 Гбит/с
3Тип сигнала: SMPTE 292M, SMPTE 259M, SMPTE 424M
4. Два отдельно буферизированных выхода
5Кабельное выравнивание (Beldon 1694A)
6Возможность перезагрузки
Спецификация
|
Сигнал ввода
|
1×BNC SDI
|
|
Тип сигнала SDI
|
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
|
|
Поддержка видео
|
480i,576i,720p@23.98/24/25/30/50/60
1080i@50/60,1080p@24/25/30
1080p@50/59.94/60
|
|
Амплитуда сигнала SDI
|
0.8Vp-p
|
|
Импеданс
|
75Ω
|
|
Тип SDI-сцепления
|
Сцепление переменного тока
|
|
SDI-сигнальный джиттер (типичный)
|
SD-SDI≤0,1UI HD-SDI≤0,2UI
3G-SDI≤0,4 IU
|
|
Выходной сигнал
|
2×BNC SDI
|
|
Максимальное расстояние.
|
Белден 1694А: SD-SDI 400м, HD-SDI 200м, 3G-SDI 140м
|
|
Диапазон рабочей температуры
|
0°C~40°C/32°F~104°F
|
|
Диапазон температуры хранения
|
-20°C~60°C/-4°F~140°F
|
|
Диапазон рабочей влажности
|
20~90% RH ((без конденсации)
|
|
Силовое питание
|
5 ~ 12 В постоянного тока
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

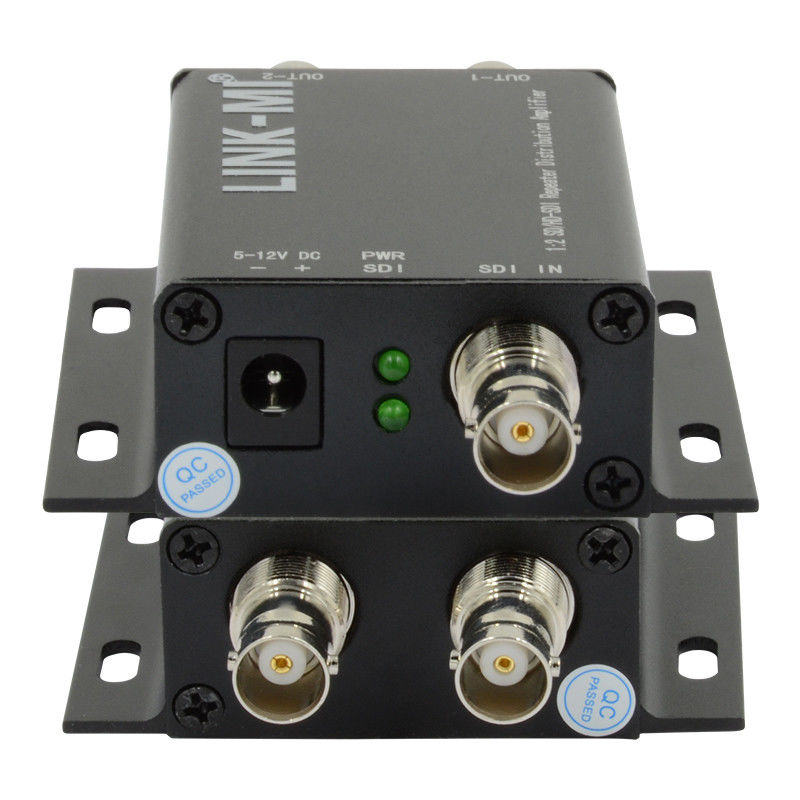

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-SS12 1x2 3G-SDI Repeater Splitter.pdf
