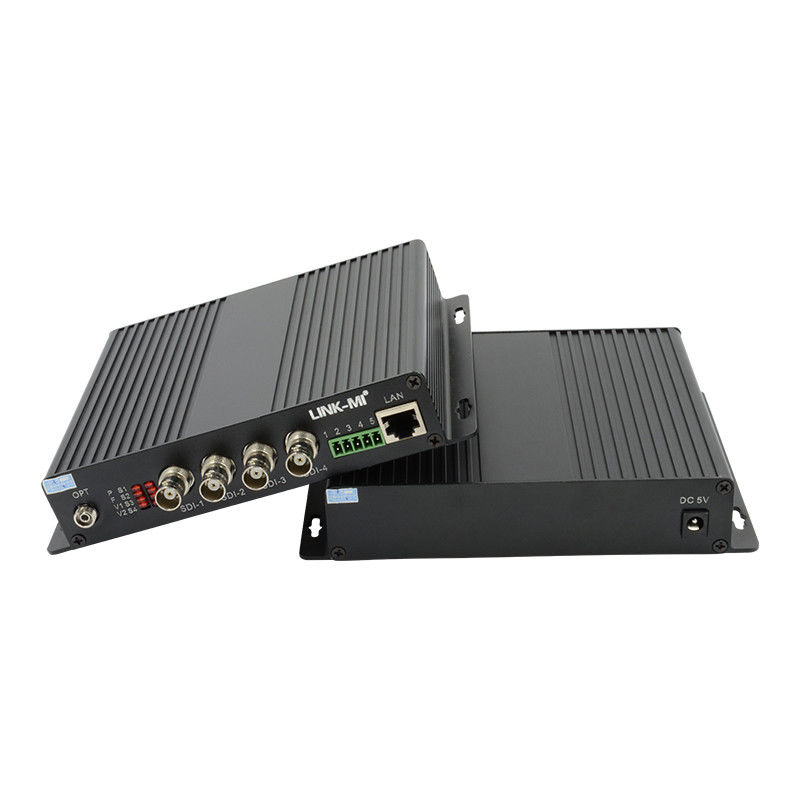

4ch многофункциональный / HD-SDI на волоконный преобразователь
Введение
LINK-MI LM-SF44N Конвертор SDI видео на волоконное излучение является идеальным и экономичным решением для приложений вещания или наблюдения.,Степень преобразования камеры в одномодные оптические сигналы.Конструкция Plug and Play обеспечивает легкую установку и эксплуатацию. Электронные и оптические настройки никогда не требуются. Для мгновенного мониторинга состояния системы предоставляются светодиодные индикаторы. Устройства доступны для автономной установки или установки на стойке,который подходит для различных условий работы.
Особенности
1, Совместима с SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI и SMPTE-259M SD-SDI стандартных сигналов, поддерживающих 1485Mb/s и 270Mb/s, 2.97Gbps скорость
2, поддерживает 1ch 10/100M Ethernet с интерфейсом RJ45 и 1ch двунаправленный / однонаправленный RS485/RS232 с интерфейсом терминала Phoenix, до 115,2Kb/s baud rate
3Поддерживает 1080p.30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 и другие видеоформаты.
4, Ввод с функцией выравнивания кабеля для компенсации потерь кабельной передачи
5, Встроенная схема защиты от ESD и перенапряжений для предотвращения повреждения статическим электричеством и молнией
6, Предоставлять оптическую сигнализацию об исчезновении, дистанционную сигнализацию об отказе от питания, индикацию состояния выходного сигнала и индикацию состояния блокировки входного сигнала
7, самостоятельный тип или тип карты, установленный в шасси 19' 4U с стойкой.
Спецификация
| Оптикал: |
| Длина волны |
1310 нм, 1550 нм |
| Серийное цифровое видео входное/выходное напряжение |
Типичное максимальное значение 800mVp-p, 600~1000mVp-p |
| Тип волокна |
50/125u мультимодный,62.5/125u мультимодный,9/125u одномодный, одноволоконный или двуволоконный |
| Потеря обратного видеосигнала |
≤-15dB@5MHz ∼1,5GHz,-10dB@1,5GHz ∼3GHz |
| Оптический соединитель |
SC,FC |
| Расстояние |
0 ~ 500M (MM) / 0 ~ 100KM (SM, выбирается) |
| Данные: |
| Протокол данных |
Однонаправленный или двунаправленный RS485 или RS422 или RS232, выбираемый |
| Коэффициент данных |
0~115,2 Кбит/с |
| Уровень ошибок |
< 10-9 |
| Коннектор |
Промышленный стандартный терминальный блок (также может быть настроен с интерфейсами, такими как DB9/DB25) |
| Ethernet: |
| Рабочий режим |
Полный дуплекс/полудуплекс |
| Коэффициент данных |
10/100 Мбит/с (AUTO) |
| Терминал соединения |
RJ45 |
| Видео: |
| |
Ввод SDI |
| Тип сигнала SDI |
MPTE259M,292M,344M,424M |
| Уровень данных |
143 Мбит/с ∙ 2,97 Гбит/с |
| Уравнение кабеля |
≤ 140 метров Belden 1694A при 1,485 Гбит/с
≤400 метров Белдена 1694A при 270 Гбит/с
|
| Коннектор |
BNC 75 Омм |
| Общий: |
| Сила ввода |
5 В постоянного тока |
| Потребление энергии (максимальное) |
5 Вт |
| Рабочая температура |
от 0°C до 55°C |
| Температура хранения |
-20°C до 70°C |
| Рабочая влажность |
0 ~ 95% (без конденсации) |
| Размер для преобразователя ((TX&RX) |
173x150x32 мм |
| Размер пакета из 1 пары |
320x247x61 мм |
| Чистая масса |
1.75 кг. |
| Валовая масса |
2 кг |
| Материал корпуса |
Алюминий |
Диаграмма соединения

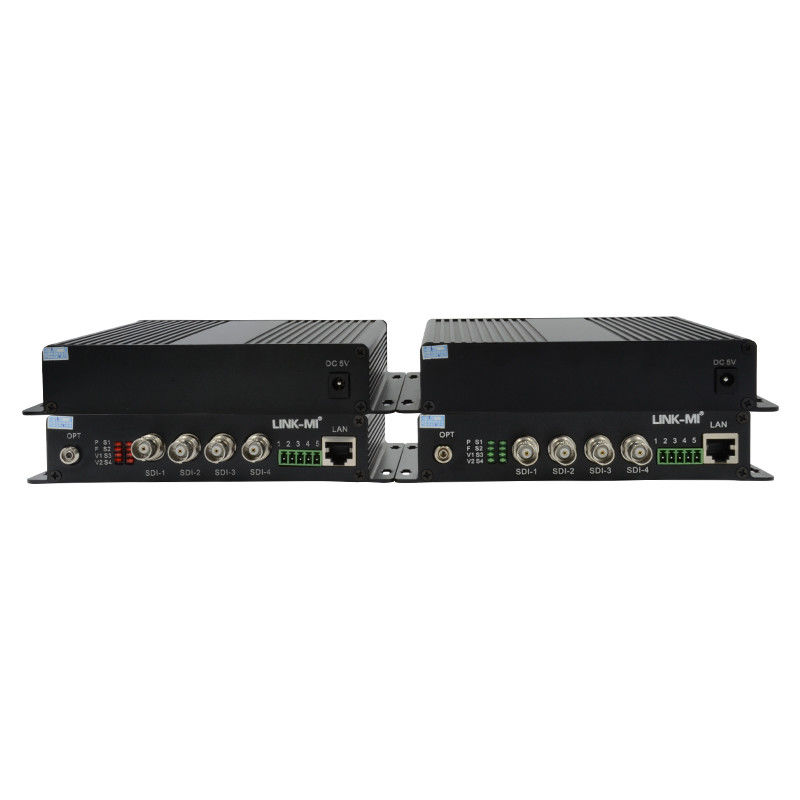

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша превосходная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-SF44N 4CH HD-SDI к волоконному преобразователю (NEW).pdf
