400M беспроводные 3G SDI/HDMI расширители беспроводных видео передач
Введение

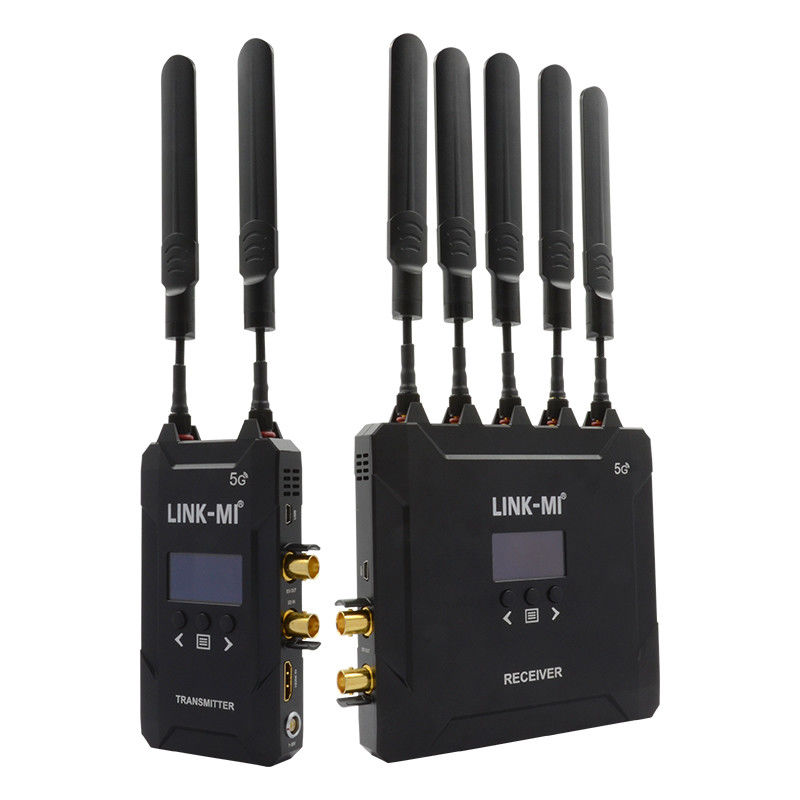

LINK-MI LM-WHS400 Эти беспроводные продукты передачи HDMI/SDI с высоким уровнем технологии беспроводной связи позволяют передавать беспроводные, несжатые,без задержек 3G SDI или Full HD HDMI сигналы .Этот продукт включает в себя передатчик и приемник и оснащен интерфейсом 3G/HD SDI и интерфейсом HDMI Full HD. Передатчик имеет две антенны, а приемник имеет пять антенн.Частота работы антенны 5.1 ГГц ~ 5.9 ГГц, и частота может быть изменена с помощью конфигурации программного обеспечения для принятия требований регулирования беспроводной связи в мире.
Особенности
1. HDMI 1.3 совместима
2Поддержка стандартов SMPTE 425M, SMPTE 424M, SMPTE 292M
3. Поддержка HDMI и 3G-SDI входов и выходов
4. Поддержка топологии точек и точек-к-многочисленных сетей
5. Поддержка разрешений до 1080P@60Hz, нулевая задержка и отсутствие сжатия
6Поддержка частотной полосы 5 ГГц ISM, максимум 10 частотных каналов, выбранных кнопками с OLED-дисплеем
7Максимальная дальность передачи 1300 футов ((400 метров)
8Поддержка отображения состояния питания постоянного тока, состояния видео и приемника RSSI с помощью OLED
9Поддержка Широкого диапазона питания, диапазон от 7 до 36 В
10. Поддержка Опциональный Sony F970, V-монтаж и G-монтаж, застежка батареи, удобный для установки и замены батареи на поле
11. Поддержка уровня защиты ESD ±8 КВ (HBM, контактный разряд)
12Промышленный корпус, стабильный, надежный и удобный
Спецификация
| Положение |
Описание |
| Интерфейс |
Передатчики |
Приемник |
| SDI вход ((BNC женский);SDI Loop выход ((BNC женский);HDMI вход ((Type A женский);DC вход ((2pin LEMO женский) |
SDI выход ((BNC женский); HDMI выход (тип А женский); DC вход ((2pin LEMO женский) |
| Сила |
< 6,5 Вт TX или < 6 Вт RX |
| Пропускная способность видео |
Максимальная тактовая частота TMDS 148,5MHz, 4,45Gbps |
| Разрешение и расстояние |
1080P@60Hz 1300 футов |
| Аудиоформаты |
SDI встроенный 4-канальный 24 бита/48KHz |
| Пропускная способность |
40 МГц |
| Диапазон частот |
5.0 ГГц ~ 5.9 ГГц, настраивается с Китаем, Америкой, Японией, Европой и т.д. |
| Мощность передачи |
Максимальное 21 дБм |
/ |
| Принимать чувствительность |
/ |
-75 дБм |
| Метаданные SDI |
Код времени ((LTC VITC1 VITC2);Удаленное управление ((Триггер); |
| Уровень ESD |
HBM +/-8kv (контактный разряд) |
| Размер |
(L x W x H): 80,30 мм х 34,60 мм х 134,40 мм |
(L x W x H): 156,60 мм х 43,00 мм х 141,40 мм |
| Чистая масса |
0.232 кг на единицу (без антенны) |
0.512 кг на единицу (без антенны) |
| Температура |
0 ~ 40 °C (работа), -20 ~ 60 °C (на складе) |
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

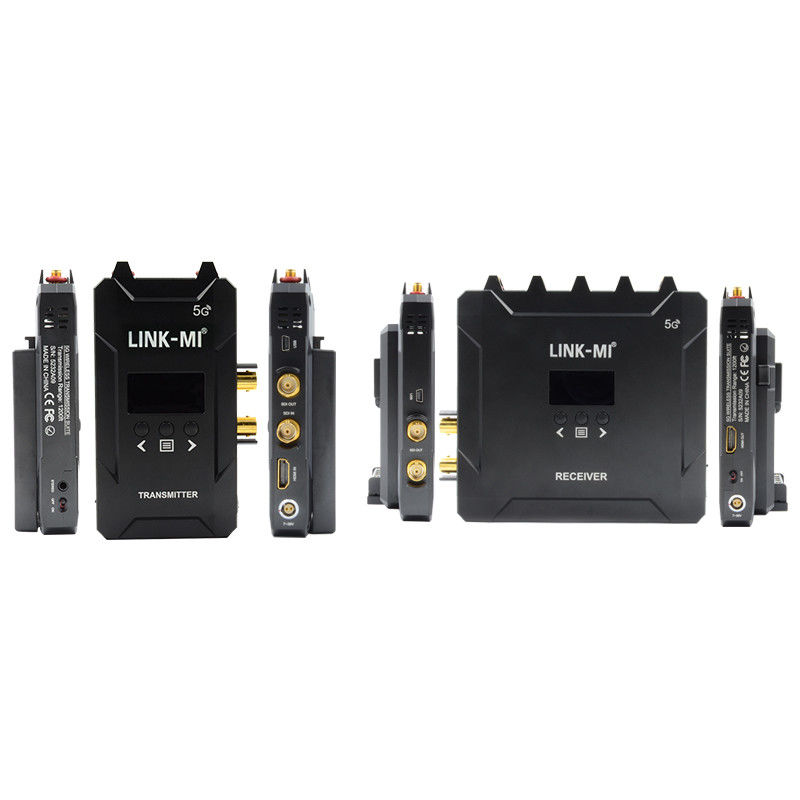

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-WHS400 400M беспроводный HDMI SDI передатчик приемник...
