HDMI/SDI беспроводный расширитель 500M с системой TALLY Video Transmission Link
Введение

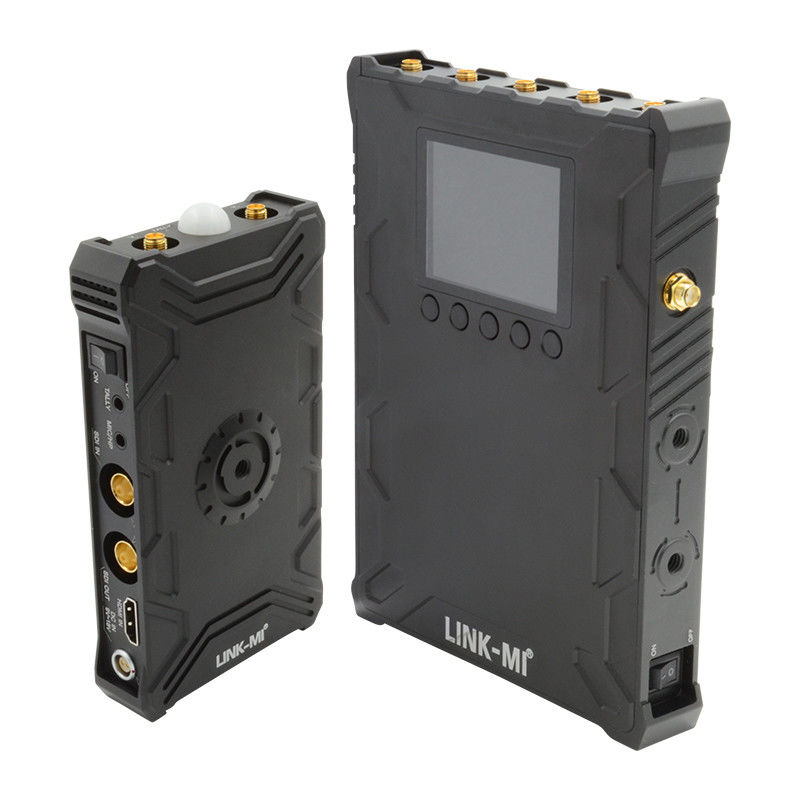

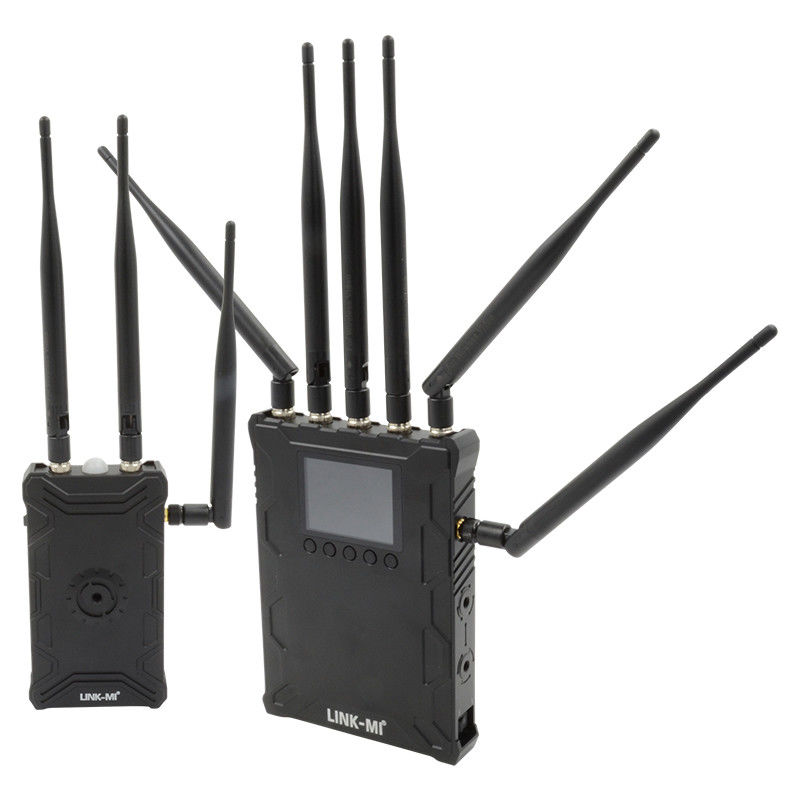

LINK-MI LM-WX500T Это оборудование предназначено для замены текущего широко используемого кабеля в среде прямого вещания и производства, его можно использовать в производстве фильмов,живое вещание, а также многие приложения, которые требуют хорошего качества беспроводного видео соединения. Интерфон с системой TALLY также встроен, позволяет оператору и режиссёру легко разговаривать.
Особенности
1. Бескомпрессионная передача 3G/HD/SD-SDI и HDMI До 1080p 50/60 бескомпрессионная SDI&HDMI.
2. менее 1 кадра задержки Нет заметной задержки видео и вы можете использовать его в режиме реального времени на месте мониторинга.
3Расстояние передачи до 2000 футов (линия зрения) Расстояние передачи может быть различным, зависит от окружающей среды, условий радиоволн, зданий и т.д.
4. Поддержка мультикаста Поддержка одного передатчика на несколько приемников. Пользователь может установить канал для сочетания передатчика и приемников.
5Частота беспроводной связи 5,1-5,9 ГГц и 2,4 ГГ ISM, без лицензии.
6Встроенный вентилятор TX боковой встроенный вентилятор высокой эффективности с очень низким шумом.
7. Управление вентилятором При температуре ниже 25°Cбока CTX встроенный вентилятор автоматически отключается. Пользователь может вручную выключить вентилятор при температуре выше 25°C.
8. TX боковой дисплей температуры. Пользователь может получить передатчик температуры внутри в режиме реального времени через TX боковой OLED дисплей.
9. Вручную регулировать мощность передачи. Чтобы уменьшить взаимное помеха при использовании нескольких наборов продуктов в небольшой среде. Пользователь может вручную уменьшить мощность передачи TX.
10Шифрование AES 128
11. передний и задний индикатор TALLY.A 3,5 мм выхода JACK TALLY для внешнего запястья ((не предоставляет, и максимальный выходной ток 20mA)
12. 6pin- LEMO разъединитель для системы интерфона
13Все-металлическая оболочка Как передатчик, так и приемник имеют металлическую оболочку, которая является прочной и прочной.
14Простая связь Беспроводная система предназначена для подключения без конфигурации программного обеспечения.
Спецификация
| Положение |
спецификация |
| Диапазон частот |
5.1-5.9 ((GHz) * В зависимости от различных норм RF в разных регионах. |
| 20,4-2,483 ГГц с диапазоном ISM |
| Метод модуляции и пропускная способность |
OFDM/40MHz для видео |
| GFSK/1MHz для системы интеркома |
| Поддерживаемые видеоформаты |
1080p 23.98/24/25/30/50/60
1080pf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Поддерживаемые аудиоформаты |
PCM, DTS-HD, Dolby TrueHD |
| Код времени |
SMPTE-12M |
| Диапазон передачи |
До 2000 футов ((Линия зрения) |
| Передатчик |
| Антенна |
Внешняя антенна 5G × 2 шт. |
| Внешняя антенна 2.4G x1pcs |
| Мощность передачи |
17 дБм |
| Функциональный интерфейс |
Ввод HDMI; Ввод SDI; Выход SDI Loop; Мини USB; LEMO Power IN; Антенна RPSMA Socket; Включение/выключение питания,3.5mm HP/MIC розетка
Выход TALLY для Wrist
|
| Конструкция крепления |
1/4 ′′ подключение к горячей обуви |
| OLED-дисплей |
Информация о канале; Статус видео; Вместимость батареи; Меню состояния, громкость звука |
| Источник питания |
9-18В для ввода постоянного тока, батарея F550/F970 |
| Потребление энергии |
70,5-8,5 Вт |
| Чистая масса ((с антенной) |
400 г |
| Размеры |
142.5×76×24.3 мм |
| Температура |
-10-50°C (работа); -40-80°C (хранилище) |
| Приемник |
| Антенна |
Внешняя антенна 5G × 5 штук |
| Внешняя антенна 2G x1pcs |
| Чувствуем чуткость |
-70 дБм |
| Функциональный интерфейс |
SDI Dual Output; HDMI Output; Mini USB;
LEMO Power IN; Антенна RPSMA Socket;
Включается/выключается питание, 3,5 мм розетка HP/MIC;3.5 мм TALLY сок; игла LEMO 6
|
| Установка структуры |
1/4 ′′ подключение к горячей обуви |
| OLED-дисплей |
Информация о канале; Сила сигнала; Информация о мощности; индикатор TALLY |
| Источник питания |
9-18В для ввода постоянного тока; батарея SONY V-mount |
| Потребление энергии |
70,5-8,5 Вт |
| Чистая масса ((с антенной) |
800 г |
| Размеры |
169.5×122×25.2 мм |
| Температура |
-10-50°C (работа); -40-80°C (хранилище) |
Диаграмма соединения

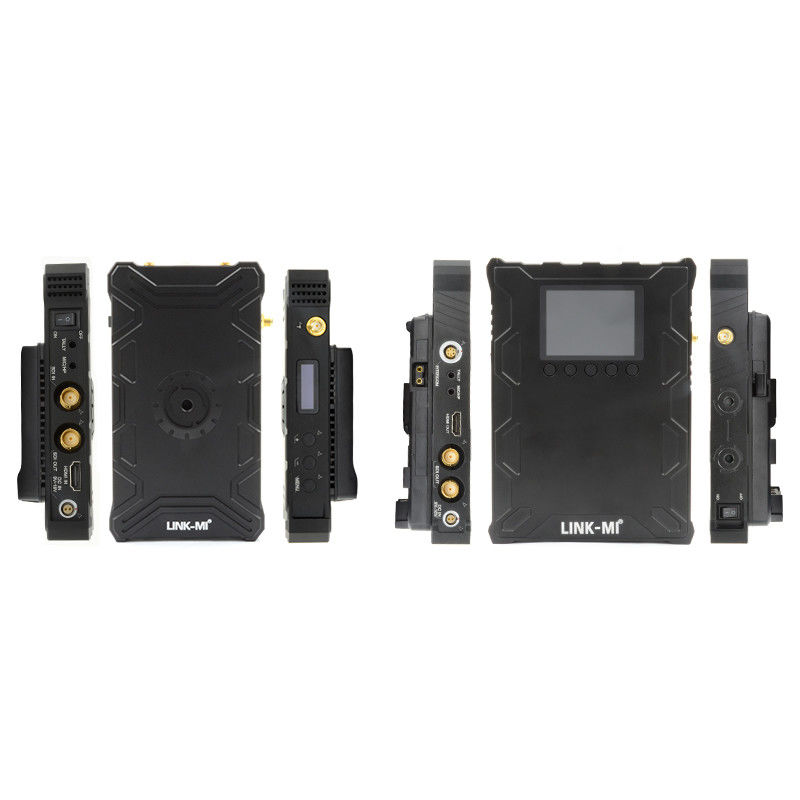

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-WX500T 500M беспроводные передающие наборы.pdf
