18 Гбит/с 1х4 HDMI Splitter Extender 150м 4K видео аудио разделитель
Введение

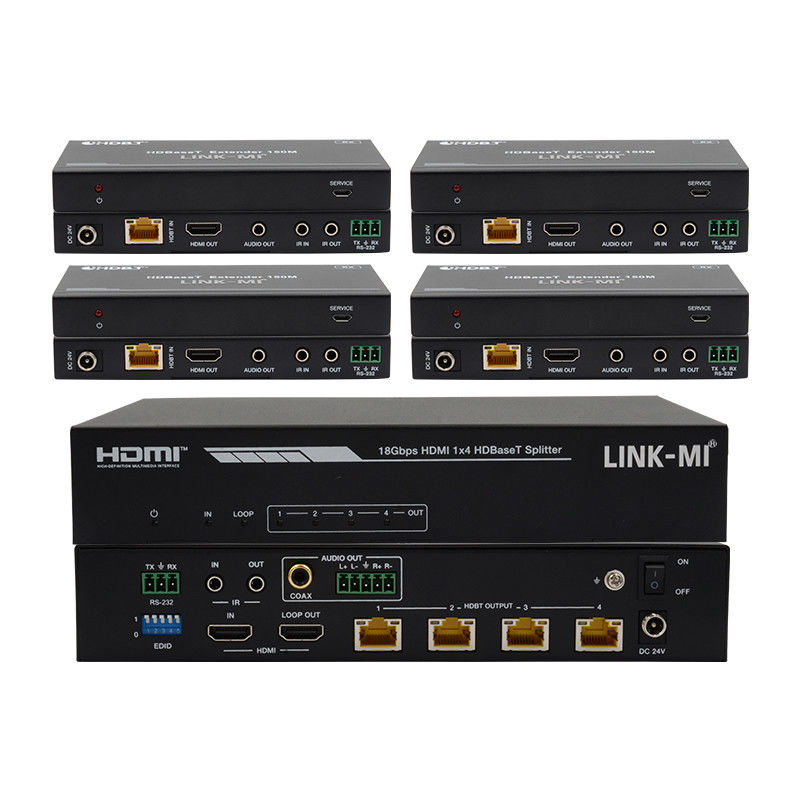

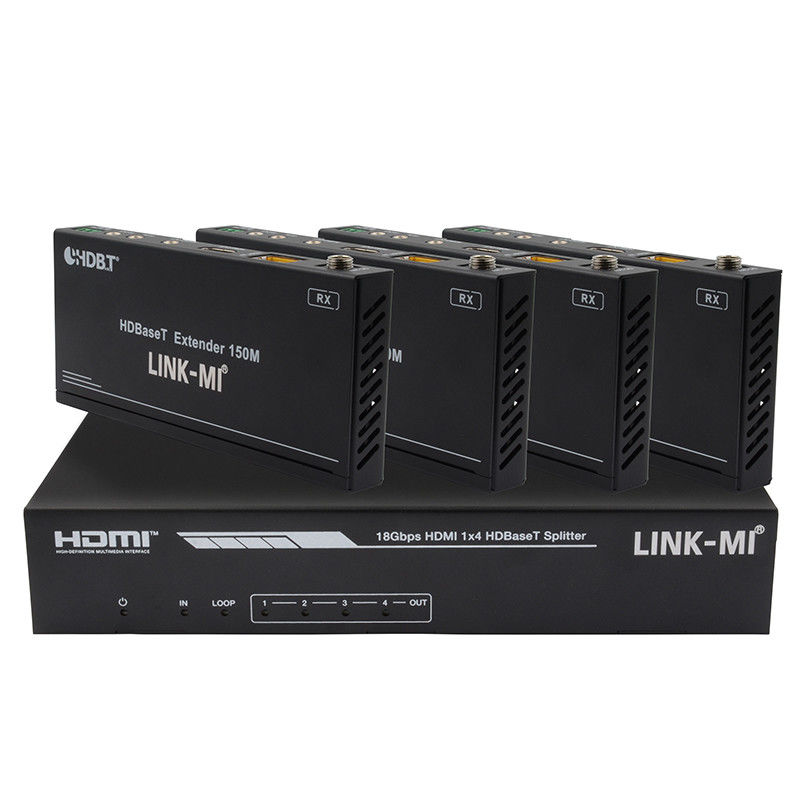

LINK-MI LM-SPH14-150 Этот разделитель HDMI 1x4 HDBaseT с частотой 18 Гбит/с может распределять 1 исходный сигнал на любые 4 устройства отображения.Расстояние передачи сигнала HDMI может быть увеличено до 120 метров при разрешении 4K2K@60Hz, 150 метров на 1080P@60Hz через один кабель CAT6/6a/7. Продукт поддерживает передачу аудио до 7.1CH HD. Поддерживается функция аудиоэкстракта и расширенное управление EDID.
Особенности
1. HDMI 2.0b, HDCP 2.2 и HDCP 1.x совместимы
2Поддерживает пропускную способность 18 Гбит / с
3. Поддерживает разрешение видео до 4K2K@60Hz 4:4:4
4Поддержка HDR, HDR10+, HLG и Dolby
5Поддержка передачи аудио до 7.1CH HD
6. Поддержка цифрового и аналогового аудио выхода
7Расширить расстояние передачи сигнала до 120 метров при разрешении 4K2K@60Hz, 150 метров при разрешении 1080P@60Hz через один кабель CAT6/6a/7
8Поддержка 1 HDMI входа, 1 HDMI выхода петли и 4 выхода HDBaseT.
9. IR, RS-232 маршрутизируется на выход HDBaseT
10. Усовершенствованное управление EDID
11. Поддержка односторонней функции POC (только от передатчика к приемнику)
12Компактный дизайн для легкой и гибкой установки
Спецификация
|
Технические
|
|
Соответствие HDMI
|
HDMI 2.0b
|
|
Соответствие требованиям HDCP
|
HDCP 2.2/1.x
|
|
Пропускная способность видео
|
594 МГц/18 Гбит/с
|
|
Разрешение видео
|
До 4k2k@60Hz 4:4:4
|
|
Глубина цвета
|
8-битный, 10-битный, 12-битный ((1080p@60Hz)
8-битный (4K2K@60Hz YUV4:4:4)
8-битный, 10-битный, 12-битный ((4K2K@60Hz YCbCr 4:2Два четверти:2:0)
|
|
Цветовое пространство
|
RGB 4:4:4, YCbCr 4:44 / 422 / 4:2:0
|
|
HDR
|
Поддержка HDR, HDR10+, HLG, Dolby vision
|
|
Аудиоформаты HDMI
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus ((DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
|
Коаксиальные аудиоформаты
|
ПКМ2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Аналоговые аудиоформаты
|
PCM 2.0CH
|
|
Защита ESD
|
Модель человеческого тела ± 8 кВ (выброс в воздушном пространстве)&
± 4 кВ (контактный разряд)
|
|
Соединение
|
|
Ввод
|
1×HDMI типа А (19-принтовый женский)
|
|
Выпуск
|
1×HDMI типа А (19-принтовый женский)
4x HDBaseT OUT [RJ45]
1x Коаксиальный аудио выход [RCA]
1x L/R Audio OUT [5-контактный финиксный разъем]
|
|
Контроль
|
1×RS-232 (3-прицепный финиксный разъем)
1x переключатель EDID DIP [5-принт]
1x IR IN [3,5 мм стерео мини-сборник]
1x IR OUT [3,5 мм стерео-мини-подключатель]
|
|
Механические
|
|
Жилье
|
Металлический корпус
|
|
Цвет шелкопряда
|
Черный
|
|
Размеры
|
Передатчик: 220 мм (W) × 130 мм (D) × 40 мм (H)
Приемник: 140 мм (W)×65 мм (D)×18 мм (H)
|
|
Вес
|
Передатчик: 853 г.
Приемник: 246 грамм
|
|
Силовое питание
|
Вход: AC100 - 240V 50/60Hz, выход: DC 24V/2.7A
(Стандарты США/ЕС, сертифицированные CE/FCC/UL)
|
|
Потребление энергии
|
35 Вт
|
|
Операция
Температура
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Температура хранения
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Относительная влажность
|
20~90% RH (неконденсирующая)
|
| Примечание:Спецификации могут быть изменены без предварительного уведомления |
Диаграмма соединения

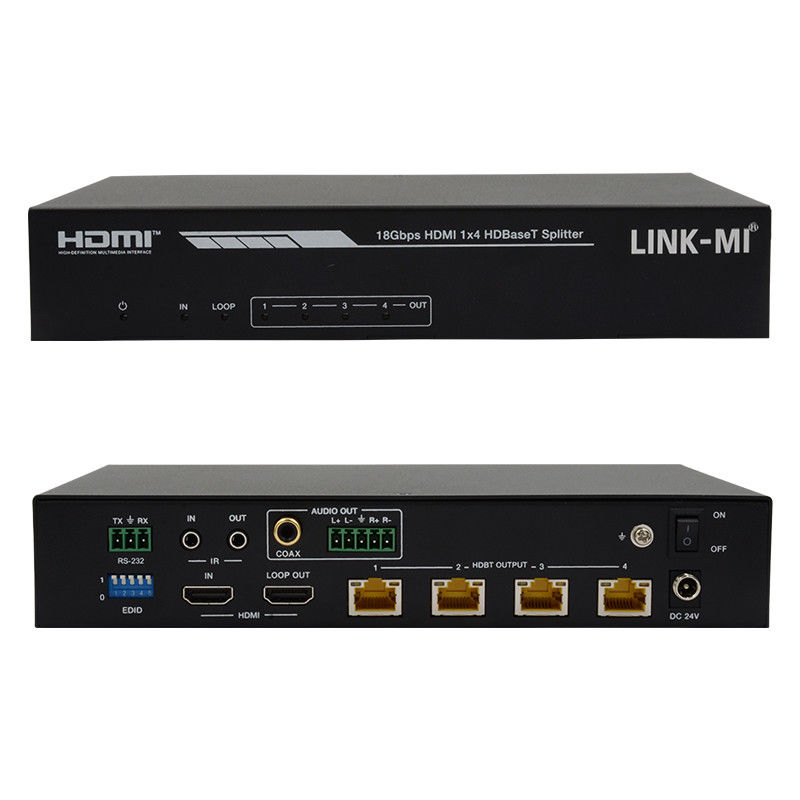

Описание панели
Частые вопросы
Q1: Вы завод или торговая компания?
A1: Как профессиональный производитель, мы поставляем продукцию HDMI более 10 лет в Китае.
Вопрос 2: Почему мы должны выбрать вас?
A2: Мы можем предложить продукцию с фабричной ценой, хорошим качеством, лучшим сервисом и длительной гарантией.
Вопрос 3: Как насчет обслуживания ваших продуктов?
A3: Мы можем предложить OEM и ODM, напечатать ваш бренд, ваш дизайн на продукте на основе количества заказа.
Вопрос 4: Как насчет условий оплаты?
A4: Мы принимаем банковский перевод, western union, денежные граммы, paypal, Bank of China или наличные в качестве платежей.
Q5: Как вы отправляете пакет?
A5: DHL, Fedex, EMS, по воздуху, по морю... и т.д.
Q6: Какие виды гарантии вы предлагаете?
A6: Наша отличная команда послепродажного обслуживания предоставит вам техническую поддержку онлайн. Мы предлагаем гарантию на один год на наши продукты.
Вопрос 7: Как я могу купить продукцию, если на сайте нет цены?
A7: Вы можете отправить нам свой запрос о продуктах, которые вам нужны. Наши продажи ответят вам в течение 24 часов, чтобы помочь вам сделать заказ.
Руководство пользователя:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
